Задвижка стальная 30с41нж фланцевая
Задвижка стальная 30с41нж фланцевая
Категории: Задвижка стальная
Задвижка 30с41нж
Задвижка 30с41нж фланцевая применяется в качестве запорного устройства в системах трубопроводов для перекрытия рабочей среды - воды, пара, газа, нефти, нефтепродуктов и других жидких и газообразных неагрессивных сред с температурой рабочей среды до +450 С. Это вид запорной арматуры, с помощью которого перекрывается поток рабочей среды на трубопроводе.
Задвижка 30с41нж при выходе с производства всегда проходит выходной контроль на герметичность и соответствие стандартам качества. Максимальное рабочее давление 1,6 МПа, поэтому не нужно испытывать оборудование на прочность и нагружать его сверх нормы. Задвижки имеют фланцевое присоединение и крепятся к трубопроводу с помощью ответных фланцев. При установке на трубопровод, рекомендуется устанавливать задвижку маховиком вверх, при этом направление рабочей среды может быть любым. Не допускается использование задвижки паспорт 30с41нж в качестве дросселирующего устройства, то есть устройства с помощью которого регулируют поток рабочей среды, поэтому задвижка должна быть или полностью открыта или полностью закрыта. 30с41нж относят к оборудованию, которое подлежит восстановлению и ремонту.
Технические данные:
Диаметр: Ду 50, Ду 65, Ду 80, Ду 100, Ду 125, Ду 150, Ду 200, Ду 250, Ду 300, Ду 400
Корпус: сталь
Уплотнительные материалы: нержавеющая сталь
Максимальное давление: 16 бар
Температура рабочей среды: от -70°C до +450 °C
Рабочая среда: вода, пар, нефтепродукты
Класс герметичности: класс А, В, по ГОСТу 9544
Присоединение: фланцевое
Монтаж: любое положение
Управление: ручное

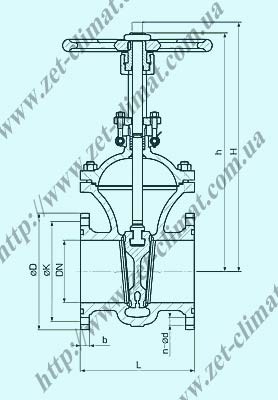

Ду |
L, мм |
K, мм |
H, мм |
h, мм |
D, мм |
b, мм |
n — Ød |
Масса, кг |
50 |
180 |
125 |
418 |
358 |
160 |
14 |
4 — Ø18 |
20 кг. |
80 |
210 |
160 |
525 |
435 |
195 |
17 |
4 — Ø18 |
36 кг. |
100 |
230 |
180 |
610 |
500 |
215 |
17 |
8 — Ø18 |
45 кг. |
150 |
280 |
240 |
834 |
674 |
280 |
21 |
8 — Ø22 |
100 кг. |
200 |
330 |
295 |
1038 |
818 |
335 |
23 |
12 — Ø22 |
149 |
250 |
450 |
355 |
1239 |
969 |
405 |
27 |
12 — Ø26 |
273 |
300 |
500 |
410 |
1465 |
1145 |
460 |
27 |
12 — Ø26 |
280 |
350 |
550 |
470 |
1468 |
— |
520 |
30 |
16 — Ø26 |
446 |
400 |
600 |
525 |
1780 |
— |
580 |
32 |
16 — Ø30 |
674 |
500 |
700 |
650 |
2110 |
— |
710 |
40 |
20 — Ø33 |
1020 |

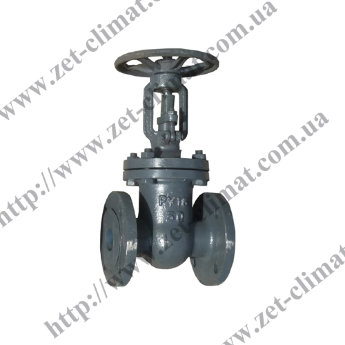

Задвижка стальная ZET 30с41нж фланцевая
Ду (внутренний диаметр, условный проход) |
50 мм (2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма), 150 мм (6 дюймов), 200 мм (8 дюймов), 250 мм (10 дюймов), 300 мм (12 дюймов), 400 мм (16 дюймов) |
Максимальное давление (Ру) | 1,6 МПа |
Привод | Ручной |
Тип присоединения | Фланцевое |
Материал корпуса | Сталь |
Рабочая температора до + | + 450° С |
Сфера применения |
Вода, Пар, Нефтепродукты (Углеводороды) |
Производитель | ZET |
