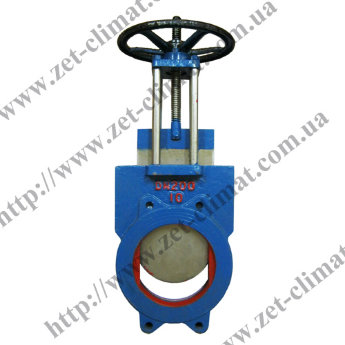

Задвижка шиберная с нж ножом межфланцевая чугунная
Задвижка шиберная с нж ножом межфланцевая чугунная
Категории: Задвижка шиберная (ножевая)
Задвижка шиберная с нержавеющим ножом
Задвижка шиберная с нержавеющим ножом межфланцевая используется в качестве запорного устройства в различных технологических линиях и трубопроводах для перекрытия пульпообразных и целлюлозно-бумажных масс, вязких и сыпучих сред, для сильнозагрязненных, шламовых и канализационных вод, так же перекачивают шахтную пыль, тяжелые нефтепродукты, рассолы и сиропы, зерна, цемент, полимерную крошку, фруктовые и древесные гранулы, бумажную массу и многие другие среды. которые содержат высокий уровень твердой фазы, а также на животноводческих предприятиях (птицефабрики, коровники).
Шиберная задвижка отличается от обычных задвижек, исполнением запорного элемента задвижки. В нет применяется как запорный элемент, металлическая пластина или металлический клин, для возможности разреза рабочей среды, протекающей внутри самой задвижки. Изготавливается небольшой толщины и в виде металлической пластины, широко используются в трубопроводной системе где есть вакуум. Это дает возможность использовать практически любого сечения и при минимальной длине, при этом запорный элемент задвижки не выступает внутрь трубопровода. Благодаря этому ножевая задвижка создаёт минимальное сопротивление остаточному газу, что крайне важно для эффективного создания высокого вакуума.С помощью ножевой задвижки можно применить для регулирования потока среды, но основная задача это - полное открытие или закрытие рабочей среды. Так же, ее часто применяют для нефтегазовой промышленности, а также на производствах химпрома, целлюлозы, производстве сыпучих веществ, очистке сточных вод. Главный компонент, это нож с острой снизу кромкой, который с легкостью входит и выходит с корпуса задвижки. Поверхность ножа полируют для обеспечения легкости и плавности скольжения. В закрытом положении, нож плотно прилегает к самой прокладке, под действием давления рабочей среды и тем самым обеспечивает максимальную герметичность закрытия трубопровода. Такая конструкция позволяет применять ее для перекрытия потоков вязкой консистенции и веществ порошкообразной формы. При использовании ножевой задвижки отсутствует скапливания рабочей среды. Такая особенность обусловлена тем, что нож в задвижке с легкостью выходит из корпуса и разрезает рабочую среду, проходящую по трубопроводу, при этом на нож не налипают частицы.
Запорный элемент – ножевой шибер (нож из нержавеющей стали), позволяет без каких либо проблем привести в положение «открыто» или «закрыто». И не стоит забывать о том, что ее нельзя использовать в качестве регулирующей арматуры. Управление задвижкой осуществляется вручную (с помощью мазовика (руля)), но возможны варианты автоматизации (установка, к примеру, электропривода). Устанавливается данный вид запорной арматурной арматуры путем зажатия между двух фланцев. Герметичность предусмотрена только в одном направлении, которое указывается стрелкой на корпусе. Задвижка ножевая – полнопроходная арматура, что практически исключает наличие в ней застойных зон. Ножевой шибер движется по точно подогнанным пазам, что позволяет ему двигаться без вибраций.
Герметичность задвижки в закрытом состоянии достигается за счет того, что нож прижат к прокладке. Герметичность верхней прокладки достигается за счет наличия сальника задвижки. Такая конструкция делает шиберные задвижки идеальными для порошкообразных и вязких сред. Ножевая задвижка будет работать там, где любая другая арматура просто не сможет работать, или проработав считанные недели или дни, простой выйдет из строя. Это необходимо четко понимать, при выборе оборудования.
Внешний вид задвижки ножевой и определенные особенности конструкции зависят от производителя, но при этом функции всех шиберных задвижек одинаковы. К примеру, есть производители, которые по индивидуальному заказу клиентов выполняют шток различной длинны, что позволяет использовать такую задвижку на глубине до 6 метров.
Технические данные:
Диаметр: Ду 50, Ду 65, Ду 80, Ду 100, Ду 125, Ду 150, Ду 200, Ду 250, Ду 300
Корпус: чугун
Уплотнение: EPDM
Максимальное давление: 16 бар
Температура рабочей среды: +70 °C
Управление задвижкой: ручное, с помощью маховика
Запорный элемент: нержавеющий нож (ножевой шибер)
Рабочая среда: загрязненная, вязкая и сыпучая и тд.

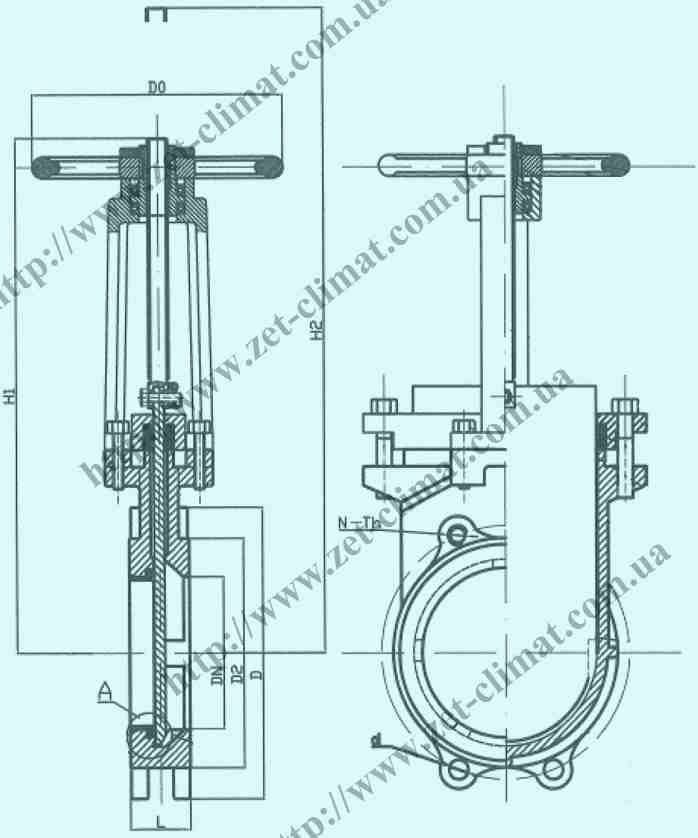

Наименование, Ду | L | D | D1 | D2 | D0 | Кол-во отверстий и диаметр | d | H1 | Вес, кг |
Ду 50 | 48 | 165 | 125 | 99 | 180 | 4 - М 16 | Ø 18 | 290 | 7,5 |
Ду 65 | 48 | 185 | 145 | 118 | 200 | 4 - М 16 | Ø 18 | 310 | 8,5 |
Ду 80 | 51 | 200 | 160 | 132 | 220 | 8 - М 16 | Ø 18 | 350 | 11 |
Ду 100 | 51 | 220 | 180 | 156 | 240 | 8 - М 16 | Ø 18 | 405 | 13 |
Ду 125 | 57 | 250 | 210 | 184 | 260 | 8 - М 16 | Ø 18 | 450 | 17 |
Ду 150 | 57 | 285 | 240 | 212 | 280 | 8 - М 20 | Ø 23 | 510 | 22 |
Ду 200 | 70 | 340 | 295 | 266 | 300 | 8 - М 20 | Ø 23 | 610 | 33 |
Ду 250 | 70 | 395 | 350 | 319 | 340 | 12 - М 20 | Ø 23 | 765 | 48 |
Ду 300 | 76 | 445 | 400 | 370 | 380 | 12 - М 20 | Ø 23 | 820 | 60 |
Задвижка чугунная шиберная
Ду (внутренний диаметр, условный проход) |
50 мм (2 дюйма), 65 мм (2 1/2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма), 125 мм (5 дюймjd), 150 мм (6 дюймов), 200 мм (8 дюймов), 250 мм (10 дюймов), 300 мм (12 дюймов) |
Максимальное давление (Ру) | 1,6 МПа |
Привод | Ручной |
Тип присоединения | Фланцевое |
Материал корпуса | Чугун |
Рабочая температора до + | + 70° С |
Уплотнение | EPDM |
Сфера применения |
Вода, Неагрессивные среды, Сточные воды, Вязкие жидкости |
