Задвижка Баттерфляй IVR 178 для газа и нефтепродуктов
Задвижка Баттерфляй IVR 178 для газа и нефтепродуктов
Категории: Затвор Баттерфляй для газа и нефтепродуктов
Обзор

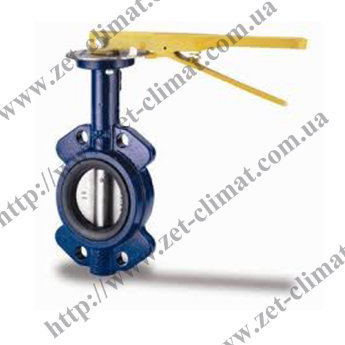

Затвор баттерфляй IVR 178
IVR 178 - это вид запорной арматуры, которая перекрывает рабочий поток, если это будет необходимо. Внешне она напоминает бабочку - проушины под шпильки или болты повторяют форму крыльев насекомого, именно поэтому это изделие принято называть баттерфляем. Затвор поворотный газовый IVR 178 - изделие брендовое и производится в Италии под торговой маркой IVR. Его корпус выполнен методом литья из прочного и качественного чугуна, который для защиты от процессов коррозии покрывается слоем эпоксидной краски синего цвета. По конструкции он не отличается от своего собрата для воды, но есть две отличительные особенности. Во-первых, седловое уплотнение выполнено не из обычного синтетического каучука EPDM, а из нитрильного каучука NBR, который проявляет стойкость к воздействию газов и нефтепродуктов. Во-вторых, ручка рычаг выкрашена в желтый цвет, что дает сигнал о том, что оборудование предназначено для газа. Баттерфляй для газа сертифицирован на территории Украины и имеет разрешение для использования в газораспределительных сетях. Имея межфланцевое присоединение, заслонка поворотная газовая, зажимается между двумя фланцами, а в качестве уплотнения выступает само седло. Уплотнение изделия защищает диск от повреждения и позволяет последнему перемещаться плавно, что упрощает процесс регулирования. Для автоматизации процесса на затворе баттерфляй ИВР 178 предусмотрено посадочное место, на которое устанавливается пневмо- или электропривод. Установка не сложная, но требует знания особенностей конструкции и монтажа. Не рекомендуется ронять баттерфляй при транспортировке и перемещении, потому как чугун очень чувствителен к механическим повреждениям такого характера. Внутри металла образуются микротрещины, которые в процессе эксплуатации могут разорваться и превратиться в полноценные разрывы.
Технические характеристики:
Максимальное давление: 16 бар
Температура рабочей среды: -12 +82 °C
Рабочая среда: газ и нефтепродукты
Техническое описание:
Корпус (1): чугун + эпоксидное покрытие
Диск (2): чугун никелированный
Седло (3): AISI 316
Шток (4): AISI 416
О-прокладка (5): NBR
Втулка (6): бронза
Стопор (7): сталь
Ручка (8): сталь + покрытие
| Ду, мм | IVR 178 Ду 40 | IVR 178 Ду 50 | IVR 178 Ду 65 | IVR 178 Ду 80 | IVR 178 Ду 100 | IVR 178 Ду 125 | IVR 178 Ду 150 | IVR 178 Ду 200 | IVR 178 Ду 250 | IVR 178 Ду 300 |
| А | 252 | 273 | 296 | 308 | 346 | 372 | 397 | 480 | 540 | 624 |
| В | 70 | 80 | 89 | 95 | 114 | 127 | 139 | 175 | 203 | 242 |
| С | 182 | 193 | 207 | 213 | 232 | 245 | 258 | 305 | 337 | 382 |
| S | 35 | 45 | 48 | 49 | 55 | 58 | 59 | 63 | 70 | 80 |
| L | 165 | 165 | 265 | 265 | 265 | 265 | 265 | 355 | 500 | 500 |
| a | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
| N fori | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 |
| D fori | 19 | 19 | 19 | 19 | 19 | 19 | 23 | 23 | 28 | 28 |
| F | 7 | 7 | 7 | 7 | 10 | 10 | 10 | 12 | 12 | 14 |
| E | 12 | 12 | 12 | 12 | 14 | 18 | 18 | 22 | 28 | 28 |
| G | 9 | 9 | 9 | 9 | 11 | 14 | 14 | 17 | 22 | 22 |
| FL ISO | F05 | F05 | F05 | F05 | F07 | F07 | F07 | F10 | F10 | F12 |
Характеристики
| Ду (внутренний диаметр, условный проход) |
40 мм ( 1 1/2 дюйма), 50 мм (2 дюйма), 65 мм (2 1/2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма), 125 мм (5 дюймjd), 150 мм (6 дюймов), 200 мм (8 дюймов), 250 мм (10 дюймов), 300 мм (12 дюймов) |
| Максимальное давление (Ру) | 1,6 МПа |
| Привод | Ручной |
| Тип присоединения | Межфланцевое |
| Материал корпуса | Чугун |
| Рабочая температора до + | + 82° С |
| Рабочая температура от - | - 12°С |
| Уплотнение | NBR |
| Сфера применения |
Газ, Нефтепродукты (Углеводороды) |
| Материал диска | Ковкий чугун |
| Производитель | IVR (Италия) |
