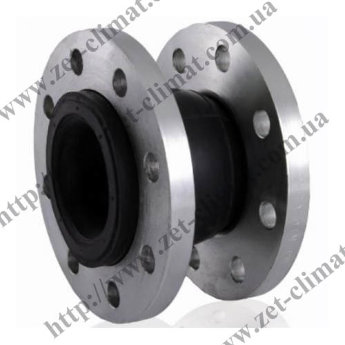

Вібровставка фланцева
Вібровставка фланцева - призначена для запобігання передачі механічних вібрацій по трубопровідних системах, використовуються також як компенсатори в температурних, лінійних і кутових деформацій. Застосовуються в системах кондиціювання, компресорних установках, насосних станціях та хімічному виробництві.
Це вид захисної трубопровідної арматури, основними функціями якого є зниження вібрації та поглинання шумових ефектів, компенсація температурного подовження трубопроводу. Шум і вібрація неминуче виникають у процесі роботи, наприклад, насоса та інших механізмів. Яким би складним не був за конструкцією трубопровід, вібровставка у будь-якому випадку допомагає компенсувати температурне подовження.
Ще називається: антивібраційна вставка, чи компенсатор гумовий фланцевий.
Антивібраційна вставка фланцева – виготовляється з гуми, пронизаної нейлоновими кордами. Існують також вібровставки для харчової промисловості, де гуму замінює тефлон, а приєднувальні елементи виконані з нж сталей. Вібровставка фланцева кріпиться до трубопроводу та його елементів за допомогою фланців. Для того щоб захистити трубопровід від небажаних впливів і бути впевненим у нормальному функціонуванні останнього – необхідно використовувати фланцевий компенсатор, як захисний бар'єр.
Техничні характеристики:
Діаметр: Ду 32, Ду 40, Ду 50, Ду 65, Ду 80, Ду 100, Ду 125, Ду 150, Ду 200, Ду 250, Ду 300, Ду 400
Рабоча температура:до +110°С
Рабочий тиск: 16 бар
Матеріал корпусу (фланців): сталь
Сильфон компенсатора:
Внутрішній слой - EPDM
Каркас: нейлоновий тканевий корд
Зовнішній слой: EPDM
Фланцеві вібровставки застосовують: для зниження шуму від устаткування, де вони встановлені; для зниження вібраційного навантаження;
щоб компенсувати поперечні зміщення, а так само компенсувати повздовжні зміщення трубопроводу, поглинання гідроударів; і тд...
Вібровставка монтується: За або перед промисловими насосами;
компресорами тиску;
Системою вентиляції та кондиціювання;
Вібровставки фланцеві кріпляться за допомогою сталевих фланців, в якх у свою чергу використовують болтове з'єднання між собою.
| Ду | L, мм | H, мм | Маса, в кг |
| 32 | 95 | 140 | 3 |
| 40 | 95 | 150 | 3,5 |
| 50 | 105 | 165 | 4,5 |
| 65 | 115 | 185 | 5 |
| 80 | 130 | 200 | 6 |
| 100 | 135 | 220 | 7,5 |
| 125 | 170 | 250 | 10 |
| 150 | 180 | 285 | 12 |
| 200 | 205 | 340 | 16,5 |
| 250 | 240 | 395 | 21,5 |
| 300 | 260 | 445 | 26 |
| Вид відхилення вібровставки | ||||
| Ду, мм |
Осьове подовження, мм |
Осьовий стиск, мм |
Бокове, мм |
Кутове, град. |
| 40 | 12 | 19 | 14 | 15 |
| 50 | 12 | 19 | 14 | 15 |
| 65 | 12 | 19 | 14 | 15 |
| 80 | 12 | 19 | 14 | 15 |
| 100 | 12 | 19 | 14 | 15 |
| 125 | 12 | 19 | 14 | 15 |
| 150 | 12 | 19 | 14 | 15 |
| 200 | 12 | 19 | 14 | 15 |
| 250 | 16 | 26 | 22 | 15 |
| 300 | 16 | 26 | 22 | 15 |
| 350 | 16 | 26 | 22 | 15 |
| 400 | 16 | 26 | 22 | 15 |
вібровставка фланцева
Характеристики
| Ду (внутрішній діаметр, умовний прохід) |
32 мм (1 1/4 дюйма), 40 мм ( 1 1/2 дюйма), 50 мм (2 дюйма), 65 мм (2 1/2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма), 125 мм (5 дюймjd), 150 мм (6 дюймов), 200 мм (8 дюймов), 250 мм (10 дюймов), 300 мм (12 дюймов), 400 мм (16 дюймов) |
| Тип приєднання | Фланцеве |
| Матеріал корпусу | Сталь |
| Робоча температура до + | + 110° С |
| Максимальний тиск (Ру) | 1,6 МПа |
| Сфера застосування |
Вода, Пар, Повітря, Неагресивні середовища |
| Ущільнення | EPDM |
