Вибровставка муфтовая
Вибровставка муфтовая
Категории: Вибровставки
Обзор

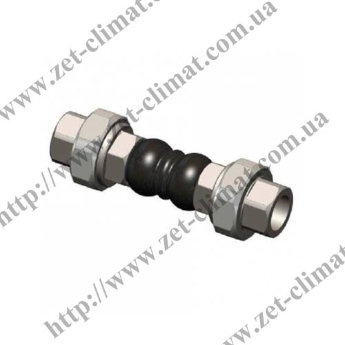

Вибровставка муфтовая
Вибровставка муфтовая - применяется для того что бы предотвратить передачу механической вибрации по трубопроводной системе, так же компенсатор резиновый муфтовый - используют в качестве температурного компенсатора, для предотвращения линейной и угловой деформаций. Возможно применение в системе вентиляции, кондиционирования, компрессорных установках разных производителей, в насосных станциях, в так же в химическом производстве.
Вибровставка муфтовая, выполняет те же самые функции что и фланцевая вибровставка, разница только заключается в методе крепления. Муфтовое крепление вибровставки муфтовой - это резьбовое крепление, которое бывает разных диаметров от Ду 15 до Ду 50.
Компенсаторы отличаются способом присоединения к трубопроводу. Так муфтовые вибровставки имеют резьбовое соединение, что гарантирует быструю сборку и демонтаж – при необходимости – элементов системы.
Технические характеристики:
Рабочая температура: до +110°С
Рабочее давление: 16 бар
Материал корпуса: сталь
Сильфон компенсатора: Внутренний слой - EPDM
Каркас: нейлоновый тканевый корд
Внешний слой: EPDM
Применение для:
снижение шума;
снижение вибрации;
компенсация поперечных смещений, несоответствия осей трубопроводов, изгибов трубопроводов, продольных смещений трубопроводов, тепловых удлинений (сокращений) трубопроводов;
канализации;
поглощение энергии гидравлических ударов;
Устанавливается перед или за:
Насосными станциями, промышленными и бытовыми насосами;
Компрессорами высокого давления;
Вентиляционными установками и системами кондиционирования;
Насосными станциями, промышленными и бытовыми насосами;
Компрессорами высокого давления;
Вентиляционными установками и системами кондиционирования;
| Ду, мм | DN | L, мм | Деформация вибровставки муфтовой | Масса, в кг | |||
| Сжатие | Растяжение | Линейное смещение оси, в мм | Угловое смещение оси, грд. Цельсия | ||||
| 15 |
1/2 | 200 | 22 | 6 | 22 | 20* | 0,5 |
| 20 |
3/4 | 200 | 22 | 6 | 22 | 20* | 0,6 |
| 25 |
1 | 200 | 22 | 6 | 22 | 20* | 1 |
| 32 |
1 1/4 | 200 | 22 | 6 | 22 | 20* | 1,28 |
| 40 |
1 1/2 | 200 | 22 | 6 | 22 | 20* | 1,9 |
| 50 |
2 | 200 | 22 | 6 | 22 | 20* | 2,5 |
Вибровставка муфтовая
Характеристики
| Ду (внутренний диаметр, условный проход) | 15 мм (1/2 дюйма) |
| Тип присоединения | Резьбовое (муфтовое) ВВ |
| Материал корпуса | Сталь |
| Рабочая температора до + | + 110° С |
| Максимальное давление (Ру) | 1,6 МПа |
| Сфера применения |
Вода, Пар, Воздух, Неагрессивные среды |
| Уплотнение | EPDM |
