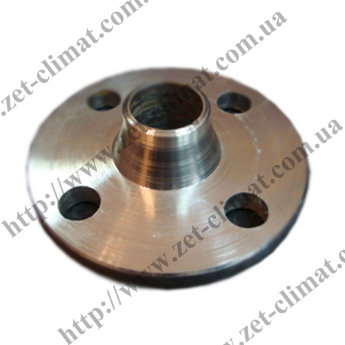

Фланец воротниковый приварной кованный 12821-80
Фланец воротниковый приварной кованный 12821-80
Категории: Фланцы

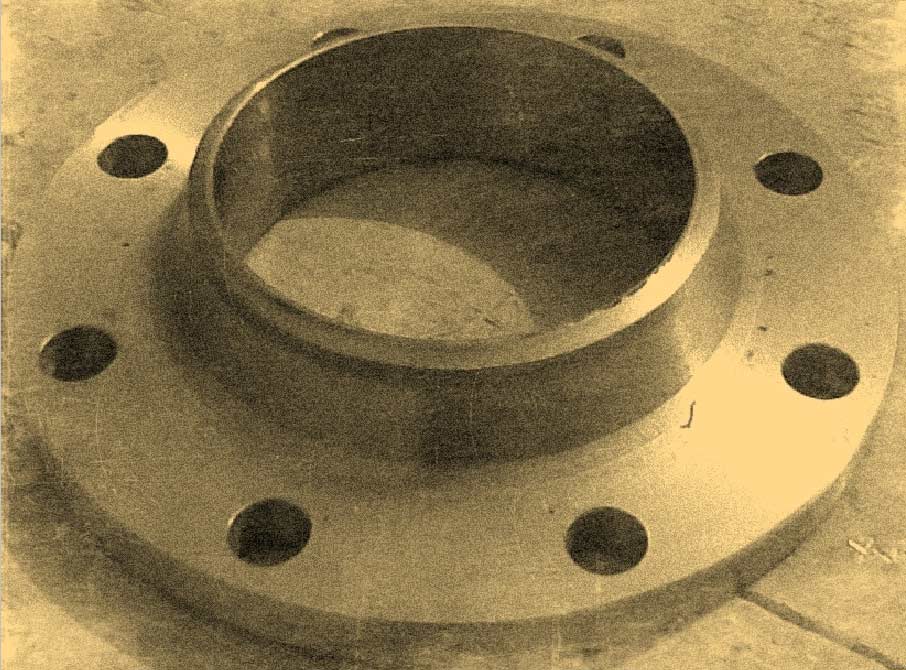

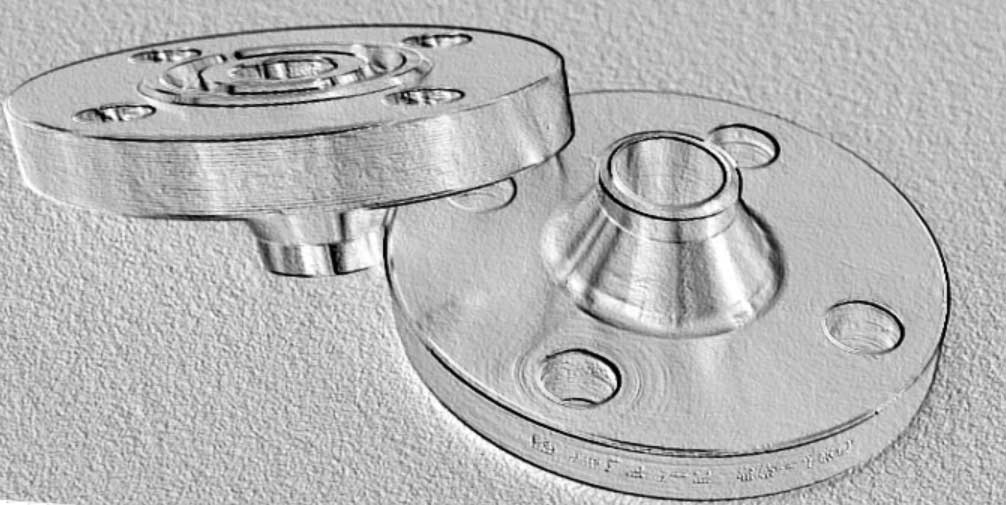

Фланец воротниковый, фланец приварной
Фланцы воротниковые – это детали трубопровода, которые необходимы для стыковки запорной арматуры и других деталей к трубопроводам. Фланец воротниковый используют на трубопроводах с давлением до 10 МПа (Ру 100). Фланец воротниковый, называют еще - фланец стальной приварной, но от этого его сущность не меняется.
Фланец воротниковый - деталь трубопроводной арматуры которая применяется для соединения трубопровода. Фланец приварной - применяется для соединения трубопровода или присоединения к трубопроводу запорной, регулирующей и для подведения технологических трубопроводов к резервуарам, сосудам или аппаратам. Применение воротниковых фланцев позволяет без резки трубы (зачастую трубы с достаточно толстой стенкой) разорвать соединение для демонтажа или модернизации части трубопровода. Воротниковый фланец ду 15 производится строго по ГОСТу 12821-80.
Воротниковый фланец по межцентровым отверстиям полностью соответствует фланцу ГОСТ 12820 и ГОСТ 12821. Фланцевое соединение крепится: шпильками под фланцевое соединение, болтами или метровыми шпильками с возможностью дальнейшей порезки. Используется - в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности. Он имеет высокую прочность и износостойкость, так как рабочая среда которая находится внутри трубы, может быть горячей, химической, под давлением, и тд... из этого можно сделать вывод, что фланец имеет большой запас прочности. Воротниковый фланец сделан из металла, который прошел очень серьезную подготовку. Температура, при которой изготовлен фланец воротниковый, связана напрямую к устойчивости при работе с большим давлением.
Технические характеристики:
Диаметр: Ду 15, ду 20, Ду 25, Ду 32, Ду 40, Ду 50, Ду 65, Ду 80, Ду 100, Ду 125, Ду 150, Ду 200, Ду 250, Ду 300, Ду 400, Ду 500, Ду 600
Корпус: сталь
Рабочее давление: 16 бар, 25 бар, 40 бар, 63 бар
Максимальная температура: +450°С
Рабочая среда: вода, пар, газ, воздух, нефтепродукты (углеводороды), жидкости газообразные, агресивные среды, не агресивные среды, сточные воды, вязкие жидкости.
Фланец под приварку существует 3 основных способа производства:
- горячая штамповка;
- газовая или плазменная резка из металлического листа или металлопроката;
- центробежное электрошлаковое литье.
От материала также зависит температурный режим, он варьируется от -70 до +650°С. Изготавливается фланец воротниковый согласно ГОСТ 12821 – 80. Данный стандарт действует на приварные фланцы соединительных частей и трубопроводов, а также на присоединительные фланцы соединительных частей машин, приборов, арматуры, патрубков, резервуаров и аппаратов на РУ 0,1…20,0 МПа, температура от -253 до +600 ˚С. Необходимо отметить, что в ГОСТ есть требования, которые необходимо соблюдать в обязательном порядке, а есть требования, которые носят рекомендательный характер.
К примеру, масса изделия может иметь плюс минус отклонения, но и эти отклонения регламентируются стандартом. Размеры и конструкция фланцев должна соответствовать чертежу (смотрите ниже) и таблицам (с таблицами можно ознакомиться непосредственно в стандарте, приводить их в тексте не будем, потому что они объемные).
Необходимо отметить, что таблицы имеют примечания разного характера. По стандарту воротниковые фланцы изготавливаются с уплотнительными поверхностями исполнений 1 (кроме фланцев на условное давление 10,0; 16,0; 20,0 МПа), 2,3,4,5,6,7,8,9. Давайте рассмотри пример условного обозначения фланца приварного стального встык Ду 100, Ру 10 МПа, из 25 стали, 1-е исполнение (с соединительным выступом):
Фланец воротниковый 1 – 50 – 10 Ст 25 ГОСТ 12821-80
По стандарту фланцы могут быть изготовлены различными методами, такими как: штамповка, ковка, полосовой прокат с последующей сваркой стыка и т.д.
Плюсами фланцев под приварку являются:
- установка на трубопроводы любых диаметров;
- возможность применения фланцевого соединения для арматуры из любого материала;
- возможность многократного применения различных прокладок.
Теги: Фланец воротниковый. Фланец приварной.
Материал корпуса | Сталь |
Рабочая температора до + | + 450° С |
Ду (внутренний диаметр, условный проход) |
15 мм (1/2 дюйма), 20 мм (3/4 дюйма), 25 мм (1 дюйм), 32 мм (1 1/4 дюйма), 40 мм ( 1 1/2 дюйма), 50 мм (2 дюйма), 65 мм (2 1/2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма), 125 мм (5 дюймjd), 150 мм (6 дюймов), 200 мм (8 дюймов), 250 мм (10 дюймов), 300 мм (12 дюймов), 400 мм (16 дюймов), 500 мм (20 дюймов), 600 мм (24 дюймов) |
Максимальное давление (Ру) |
1,6 МПа, 2,5 МПа, 4,0 МПа, 6,3 МПа |
Сфера применения |
Вода, Пар, Газ, Воздух, Нефтепродукты (Углеводороды), Жидкости газообразные, Агрессивные среды, Неагрессивные среды, Сточные воды, Вязкие жидкости |
