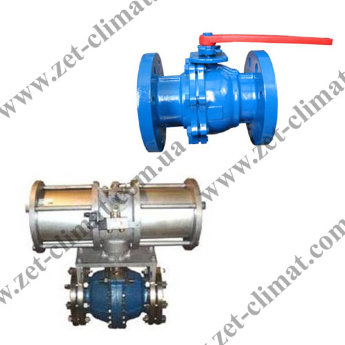

Кран фланцевый для абразивных и агрессивных сред PN 0,6/1,0/1,6/2,5/4,0 МПа
Кран фланцевый для абразивных и агрессивных сред PN 0,6/1,0/1,6/2,5/4,0 МПа
Категории: Краны шаровые фланцевые
Краны фланцевые для агрессивных и абразивных сред под заказ в любом исполнении Киев.
Кран шаровой фланцевый для абразивных сред устанавливается на трубопроводах промышленного назначения для полного перекрытия рабочей среды или для регулирования потока. Обычно этот вид запорной арматуры не рекомендуется использовать в промежуточных состояниях, но конструкция именно этого изделия позволяет обойти это правило. Это достигается благодаря тому, что уплотнение внутри крана металл по металлу. Еще одной особенностью седла является то, что изготавливается оно из высокопрочного чугуна с прекраснейшими антикоррозионными свойствами. Шар состоит из нержавеющей стали, которую для еще большей твердости и сопротивлению покрывают слоем карбонитрида или хрома. Благодаря специально шлифовке поверхностей, достигается герметичность класса В или А.Полный проход в изделии позволяет минимизировать гидравлические потери, что в свою очередь спасает все внутренние элементы от износа. Регулировать шаровые краны можно вручную или же с помощью пневмо- или электропривода. Корпус возможно изготовить в трех вариантах: из стали, из нж или кислотостойкой стали. От марки материала зависит перечень рабочих потоков, которые можно пропускать через кран. Более детально ознакомиться и краном шаровым фланцевым можно в информационных таблицах и на чертежах, представленных ниже.
Максимальная рабочая температура: до + 260 °C
Максимальное рабочее давление: 0,6/1,0/1,6/2,5/4,0 МПа
Рабочие среды: слабоагрессивные и агрессивные с механическими включениями (см. таблицу)
Технические характеристики:
Класс герметичности, ГОСТ 9544 | Класс В (если необходим класс А, то это необходимо учесть при заказе) |

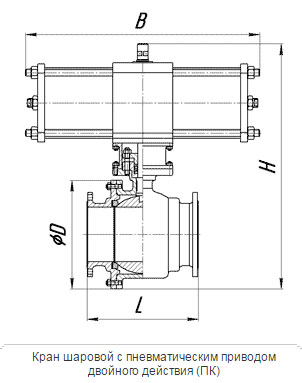

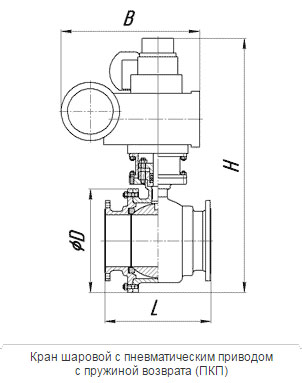

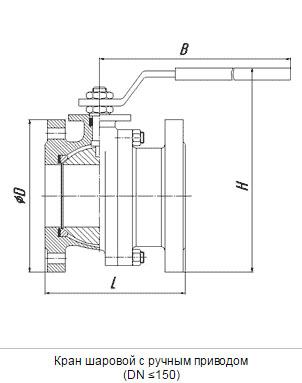

Тип управления | Ручной или механический (Р), пневматический (П), электропривод (Э) |
Присоединение | Фланцевое |
Климатическое исполнение, диапазон рабочих температуры окружающей среды |
У1 (от -45 до +50 °C), ХЛ1 (от -60 до +40 °C) |
Наработка на отказ | не меньше 500 циклов |
Полный средний ресурс | не меньше 4000 циклов |
Полный средний срок службы | 10 лет |
Рабочая среда | Сталь (С) - слабоагрессивные абразивосодержащие жидкости (пластовая и техническая вода, цементный раствор и т.п.). Нержавейка (Н) или кислотостойкая сталь (М) - агрессивные среды с наличием абразива (щелочи, соляная и серная кислоты, шламы, варочный раствор целлюлозы и т.п.). |
Изготовление | серийно по ТУ У 29.1-35907383-001:2008 |
Материалы изделия:
Основные элементы | С (сталь углеродистая) | Н (сталь нержавеющая) | М (сталь кислотостойкая) |
Корпус | Сталь 20 | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
Шар | Сталь 30Х13+Хтв30 или CN | Сталь 12Х18H10T+Хтв30 или CN | Сталь 10Х17H13M2T+Хтв30 или CN |
Шпиндель | Сталь 30Х13 | Сталь 12Х18Н10Т | Сталь 10Х17H13M2T |
Седло | Чугун АСЧ2 | Коррозионностойкий чугун ЧХ28 | Коррозионностойкий чугун ЧХ28 |
Запорная арматура для агрессивных рабочих сред с абразивными включениями.
Ду (внутренний диаметр, условный проход) |
15 мм (1/2 дюйма), 20 мм (3/4 дюйма), 25 мм (1 дюйм), 32 мм (1 1/4 дюйма), 40 мм ( 1 1/2 дюйма), 50 мм (2 дюйма), 65 мм (2 1/2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма), 125 мм (5 дюймjd), 150 мм (6 дюймов), 200 мм (8 дюймов), 250 мм (10 дюймов) |
Материал корпуса |
Сталь, Нержавеющая сталь, Кислотостойкая сталь |
Рабочая температора до + | + 260° С |
Максимальное давление (Ру) |
0,6 МПа, 1,0 МПа, 1,6 МПа, 2,5 МПа, 4,0 МПа |
Тип присоединения | Фланцевое |
Сфера применения |
Вода, Пар, Газ, Нефтепродукты (Углеводороды), Агрессивные среды, Вязкие жидкости |
Уплотнение | Металл по металлу |
Привод |

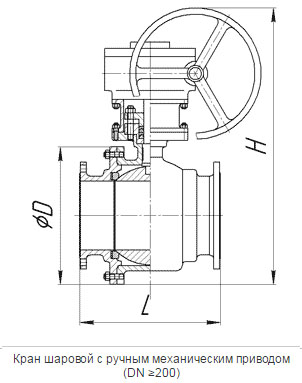

Ручной, Червячный редуктор, Электропривод, Пневмопривод |
Производитель | Украина |
