Клапан обратный чугунный подъемный фланцевый подпружиненный
Клапан обратный чугунный подъемный фланцевый подпружиненный
Категории: Клапан обратный фланцевый
Обзор

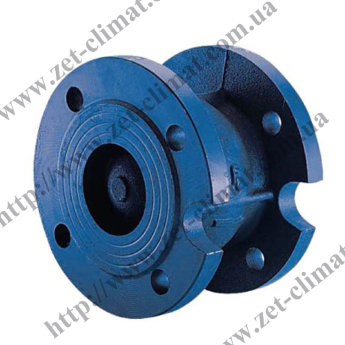

Клапан обратный чугунный подъемный фланцевый подпружиненный
Клапан обратный чугунный имеет подпружиненную конструкцию и относится к запорной арматуре автоматического срабатывания прямого действия. Необходимо отметить, что клапан закрывается фактически моментально в момент, когда рабочая среда начинает менять направление. Процесс закрытия происходит под действием рабочего потока, именно поэтому такой принцип работы называют прямым. Основной материал изделия - это чугун, а в качестве уплотнителей используют различные резины и эластомеры, но в базовой комплектации - это VITON. Если через клапан обратный фланцевый планируется пропускать углеводороды, то необходимо это предусмотреть, так как для них уплотнение должно быть выполнено из NBR. Из дополнительных материалов при монтаже понадобятся межфланцевые прокладки из биконита, стальные фланцы под приварку и крепежный материал. Семейство обратных клапанов защищает трубопроводы от обратного потока рабочих сред, что позволяет предотвратить гидравлические удары, сбой технологических процессов и аварийные случаи. Открытым клапан остается под давлением потока и перекрывает проходное сечение при снижении такого давления.
Технические данные:
Корпус: серый чугун
Шток: ковкий чугун GG40
Направляющая: ковкий чугун GG40
Втулка: латунь
Пружина: нержавеющая сталь AISI 304/316
Уплотнение: VITON/NBR
Корпус: серый чугун
Шток: ковкий чугун GG40
Направляющая: ковкий чугун GG40
Втулка: латунь
Пружина: нержавеющая сталь AISI 304/316
Уплотнение: VITON/NBR
Технические характеристики:
Максимальное давление: до 16 бар
Температура рабочей среды:+130°C (VITON) / +80°C (NBR)
Рабочая среда: вода, слабоагрессивные среды и углеводороды
Максимальное давление: до 16 бар
Температура рабочей среды:+130°C (VITON) / +80°C (NBR)
Рабочая среда: вода, слабоагрессивные среды и углеводороды
| DN, мм | L, мм | D, мм | Масса, кг |
| 50 | 100 | 165 | 5.7 |
| 65 | 120 | 8.7 | |
| 80 | 140 | 200 | 10.8 |
| 100 | 170 |
220 | 13.50 |
| 125 | 200 | 200 | 21 |
| 150 | 230 | 285 | 30 |
| 200 | 300 | 340 | 49 |
| 250 | 370 | 405 | 73.30 |
| 300 | 410 | 460 | 131 |
Купить клапан обратный чугунный подъемный фланцевый подпружиненный, в интернет магазине: ЗЕТ КЛИМАТ. Прайс клапан обратный чугунный подъемный фланцевый подпружиненный. Цена клапан обратный чугунный подъемный фланцевый подпружиненный.
Характеристики
| Ду (внутрішній діаметр, умовний прохід) |
50 мм (2 дюйма), 65 мм (2 1/2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма), 125 мм (5 дюймjd), 150 мм (6 дюймов), 200 мм (8 дюймов), 250 мм (10 дюймов), 300 мм (12 дюймов) |
| Максимальний тиск (Ру) | 1,6 МПа |
| Матеріал корпусу | Чавун |
| Робоча температура до + | + 130° С |
| Тип клапану | Зворотній клапан |
| Сфера застосування | Вода |
| Ущільнення | EPDM |
| Виробник | VITECH (Словаччина) |
