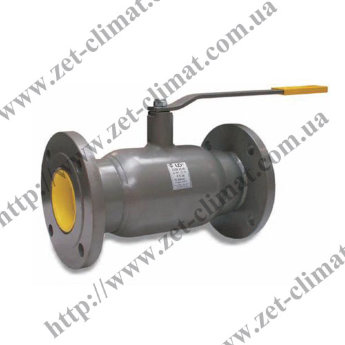

Кран шаровый LD фланцевый
Шаровой кран LD разделяются на модель со стандартным (зауженным) проходом и на модель с полным проходом. Обе модели выполняют заданные функции, просто есть процессы где необходим только полный проход, поэтому такое разделение вызвано потребностью потребителя. Их можно устанавливать на трубопровод в произвольном положении. Используется для перекрытия или открытия потока рабочей среды в трубопроводах тепловодоснабжения и газоснабжения, а так же в других промышленных сферах. Имеет промышленное назначение и предназначен для перекрытия потока на трубопроводе. Кран LD - это запорное устройство, в котором запирающим элементом служит сфера (шар), который свободно двигается в уплотнении из эластомера внутри корпуса. Стандартнопроходные/полнопроходные краны рассчитаны на такие рабочие среды как: нефтепродукты, вода, природный газ, горюче-смазочные материалы, а также другие жидкие и газообразные среды, которые не проявляют агрессивности по отношению к материалам, из которых выполнены части крана шарового. Он относится к запорной арматуре, перекрывающей поток рабочей среды на промышленных трубопроводах. Они используется в различных отраслях промышленности и коммунального сектора: ЖКХ, газопереработка, нефтепереработка и т.п. Приводится в положение открыто или закрыто с помощью ручки, но при желании этот процесс можно автоматизировать с помощью пневмо- и электроприводов.
После производства они попадают в обязательном порядке на гидравлические испытания, где проходят обязательные тесты на герметичность затвора и уплотнений. Их устанавливают на трубопровод в произвольном положении, но перед монтажом не забудьте учесть, что кран регулируется с помощью ручки, которой необходимо место для маневров. Он имеет фланцевое присоединение, и крепиться к трубопроводу посредством ответных фланцев. Корпус выполнен из углеродистой стали, а внутренние элементы шар и шток из нержавеющих сталей. В качестве уплотнений в используются фторопласт и фторсилоксановый эластомер. Недопустимо использовать, как регулирующее устройство, а также дросселировать рабочую среду через них при частично открытом затворе. Очень важный момент - ни в коем случае не используйте его, как опору для трубопровода - это недопустимо!
После производства они попадают в обязательном порядке на гидравлические испытания, где проходят обязательные тесты на герметичность затвора и уплотнений. Их устанавливают на трубопровод в произвольном положении, но перед монтажом не забудьте учесть, что кран регулируется с помощью ручки, которой необходимо место для маневров. Он имеет фланцевое присоединение, и крепиться к трубопроводу посредством ответных фланцев. Корпус выполнен из углеродистой стали, а внутренние элементы шар и шток из нержавеющих сталей. В качестве уплотнений в используются фторопласт и фторсилоксановый эластомер. Недопустимо использовать, как регулирующее устройство, а также дросселировать рабочую среду через них при частично открытом затворе. Очень важный момент - ни в коем случае не используйте его, как опору для трубопровода - это недопустимо!
Технические данные:
Модель: Кран шаровой LD фланцевый стальной стандартнопроходной
Корпус: сталь 20
Шар: сталь нж
Шток: сталь нж 20х13
Уплотнение штока: фторсилоксановый эластомер
Уплотнение штока/подшипник скольжения: фторопласт Ф4к20
Уплотнение шара: PTFE
Класс герметичноти: А
Тип присоединения: фланцевое
Фланцы: присоединительные размеры по ГОСТ 12815-80
Привод: ручка
Технические характеристики:
Ру: 40
Температура рабочей среды: от -40°C до +200°C
Рабочая среда: вода, газ, пар, нефтепродукты, неагрессивные среды
Производитель: LD Россия
Стандартнопроходной, ДУ | PN | d | D | D1 | D2 | n отв | h | H | I | L | Вес, кг. |
15 | 40 | 10 | 95 | 65 | 14 | 4 | 23 | 72 | 170 | 120 | 1,8 |
20 | 40 | 15 | 105 | 75 | 14 | 4 | 23 | 72 | 170 | 120 | 2,2 |
25 | 40 | 18 | 115 | 85 | 14 | 4 | 21 | 75 | 170 | 140 | 2,7 |
32 | 40 | 24 | 135 | 100 | 18 | 4 | 21 | 75 | 170 | 140 | 3,7 |
40 | 40 | 30 | 145 | 110 | 18 | 4 | 44 | 92 | 235 | 165 | 4,6 |
50 | 40 | 40 | 160 | 125 | 18 | 4 | 44 | 100 | 235 | 180 | 6,1 |
65 | 16 | 49 | 180 | 145 | 18 | 4 | 44 | 110 | 235 | 200 | 8,4 |
65 | 25 | 49 | 180 | 145 | 18 | 8 | 44 | 110 | 235 | 200 | 8,4 |
80 | 16 | 63 | 195 | 160 | 18 | 4 | 60 | 141 | 335 | 210 | 11,2 |
80 | 25 | 63 | 195 | 160 | 18 | 8 | 60 | 141 | 335 | 210 | 12 |
100 | 16 | 75 | 215 | 180 | 18 | 8 | 60 | 150 | 335 | 230 | 15 |
100 | 25 | 75 | 230 | 190 | 22 | 8 | 60 | 150 | 335 | 230 | 15 |
125 | 16 | 100 | 245 | 210 | 18 | 8 | 94 | 195 | 525 | 350 | 27,7 |
125 | 25 | 100 | 270 | 220 | 26 | 8 | 94 | 195 | 525 | 350 | 28,5 |
150 | 16 | 125 | 280 | 240 | 22 | 8 | 98 | 210 | 525 | 380 | 36 |
150 | 25 | 125 | 300 | 250 | 26 | 8 | 98 | 210 | 525 | 380 | 37 |
200 | 16 | 148 | 335 | 295 | 22 | 12 | 84 | 225 | 625 | 450 | 56 |
200 | 25 | 148 | 360 | 310 | 26 | 12 | 84 | 225 | 625 | 450 | 57 |
250 | 16 | 200 | 405 | 355 | 26 | 12 | 100 | 270 | 625 | 530 | 83 |
250 | 25 | 200 | 425 | 370 | 30 | 12 | 100 | 270 | 625 | 530 | 85 |
Полнопроходной ДУ | PN | d | D | D1 | D2 | n отв | h | H | I | L |
40 | 40 | 40 | 145 | 110 | 18 | 4 | 44 | 100 | 235 | 290 |
50 | 40 | 49 | 160 | 125 | 18 | 4 | 44 | 110 | 235 | 300 |
65 | 16 | 64 | 180 | 145 | 18 | 4 | 60 | 141 | 335 | 300 |
65 | 25 | 64 | 180 | 145 | 18 | 8 | 60 | 141 | 335 | 300 |
80 | 16 | 75 | 195 | 160 | 18 | 8 | 60 | 150 | 335 | 320 |
80 | 25 | 75 | 195 | 160 | 18 | 8 | 60 | 150 | 335 | 320 |
100 | 16 | 100 | 215 | 180 | 18 | 8 | 94 | 195 | 525 | 350 |
100 | 25 | 100 | 230 | 190 | 22 | 8 | 94 | 195 | 525 | 350 |
125 | 16 | 125 | 245 | 210 | 18 | 8 | 98 | 210 | 525 | 380 |
Характеристики
Ду (внутренний диаметр, условный проход) |
15 мм (1/2 дюйма), 20 мм (3/4 дюйма), 25 мм (1 дюйм), 32 мм (1 1/4 дюйма), 40 мм ( 1 1/2 дюйма), 50 мм (2 дюйма), 65 мм (2 1/2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма), 125 мм (5 дюймjd), 150 мм (6 дюймов), 180 мм (7 дюймов), 200 мм (8 дюймов), 250 мм (10 дюймов), 300 мм (12 дюймов), 390 мм (15 дюймов), 400 мм (16 дюймов), 500 мм (20 дюймов) |
Материал корпуса | Сталь |
Рабочая температора до + | + 200° С |
Рабочая температура от - | - 40° С |
Максимальное давление (Ру) | 1,6 МПа |
Тип присоединения | Фланцевое |
Сфера применения |
Вода, Пар, Газ, Воздух, Нефтепродукты (Углеводороды), Неагрессивные среды |
Уплотнение | PTFE |
Привод | Ручной |
Производитель | LD (Россия) |
Материал диска | Нержавеющая сталь |
