Клапан обратный чугунный межфланцевый подпружиненный с чугунными лепестками
Клапан обратный чугунный межфланцевый подпружиненный с чугунными лепестками
Категории: Клапан обратный межфланцевый
Обзор

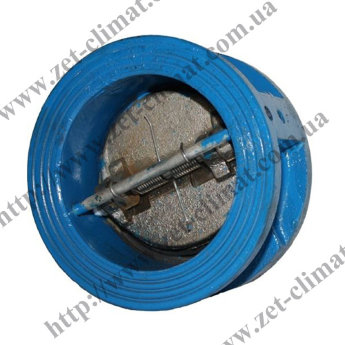

Клапан обратный чугунный межфланцевый подпружиненный с чугунными лепестками
Клапан обратный двухстворчатый межфланцевый - это запорная арматура защитного характера, которая при обратном ходе рабочей среды, автоматически срабатывает и закрывается. Двухстворчатым его называют из-за запорного элемента, который состоит из двух створок (лепестков), которые в нормальных условиях находятся в открытом состоянии. Состояние запорного элемента регулируется с помощью нержавеющей пружины. Клапан обратный чугунный подпружиненный устанавливается на трубопровод в произвольном положении, главное учесть направление потока (для этого на корпусе существует стрелка. Лепестки изготавливают из чугуна. Для монтажа клапана в систему Вам понадобятся также фланцы и межфланцевые прокладки. Существует данная модификация клапана с нержавеющими лепестками. Для бесперебойной работы оборудования необходимо использовать на трубопроводе фильтр фланцевый грубой очистки, который очищает рабочий поток от нежелательных твердых частиц, которые могут поступить в систему из источника. Работа изделия полностью зависит от поведения потока: если все нормально, то клапан открыт, но если происходит сбой и поток идет противотоком, то створки закрываются.
Материалы:
Корпус: серый чугун
Материал диска: чугун
Уплотнение: EPDM
Пружина: нержавеющая сталь
Корпус: серый чугун
Материал диска: чугун
Уплотнение: EPDM
Пружина: нержавеющая сталь
Технические характеристики:
Максимальное рабочее давление: 16 бар
Максимальная рабочая температура среды: до +130 °C
Рабочая среда: вода, пар
Максимальное рабочее давление: 16 бар
Максимальная рабочая температура среды: до +130 °C
Рабочая среда: вода, пар
| Ду, мм | D | D1 | L |
| 40 | - | - | - |
| 50 | 109 | 65 | 43 |
| 65 | 129 | 78 | 76 |
| 80 | 144 | 94 | 64 |
| 100 | 164 | 117 | 64 |
| 125 | 194 | 145 | 70 |
| 150 | 220 | 171 | 76 |
| 200 | 275 | 222 | 89 |
| 250 | 330 | 276 | 114 |
| 300 | 380 | 327 | 114 |
| 350 | 440 | 375 | 127 |
| Ду 400 | 491 | 416 | 140 |
Купить клапан обратный чугунный межфланцевый подпружиненный с чугунными лепестками, в интернет магазине: ЗЕТ КЛИМАТ. Прайс клапан обратный чугунный межфланцевый подпружиненный с чугунными лепестками. Цена клапан обратный чугунный межфланцевый подпружиненный с чугунными лепестками.
Характеристики
| Ду (внутрішній діаметр, умовний прохід) |
40 мм ( 1 1/2 дюйма), 50 мм (2 дюйма), 65 мм (2 1/2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма), 125 мм (5 дюймjd), 150 мм (6 дюймов), 200 мм (8 дюймов), 250 мм (10 дюймов), 300 мм (12 дюймов), 350 мм (14 дюймов), 400 мм (16 дюймов) |
| Максимальний тиск (Ру) | 1,6 МПа |
| Матеріал корпусу | Чавун |
| Робоча температура до + | + 130° С |
| Сфера застосування |
Вода, Пар, Неагресивні середовища |
| Ущільнення | EPDM |
