Клапан обратный чугунный фланцевый поворотный

Обзор

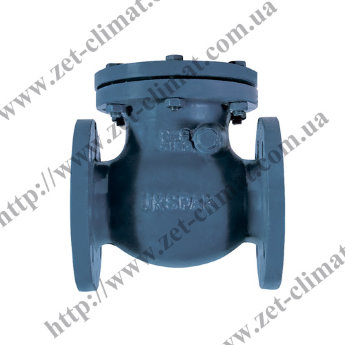

Клапан обратный чугунный фланцевый поворотный

Клапан чугунный поворотный относится к семейству обратных клапанов, которые защищают систему трубопроводов от обратного потока рабочей среды. Этот вид запорной арматуры срабатывает автоматически под действием рабочей среды, вернее сказать под ее бездействием. Дело в том, что перед тем, как двинутся в обратном направлении, поток на секунды останавливается, но это достаточно, чтобы диск клапана закрылся. Ведь его открытое состояние - это сила рабочего потока, который движется в заданном направлении. Корпус клапан чугунный фланцевый изготовлен из чугуна, но внутренние элементы созданы из стали, бронзы и других материалов. Запорный орган - это стальная тарелка, которая закреплена точечно возле крышки. Для создания фланцевого соединения на трубопроводе с использованием данной конструкции Вам понадобятся также ответные фланцы на трубе и крепежный материал (болты и гайки). Клапаны чугунные для воды и нефтепродуктов применяются в системах транспортировки рабочих потоков на предприятиях коммунального и промышленного сектора. Рекомендовано устанавливать перед клапаном фильтр грубой очистки, чтобы в рабочие узлы не попадал мусор, окалина или песок.

Материалы:
Корпус: серый чугун GG40
Седло: бронза
Шпилька: сталь
Гайка: сталь
Шплинт: нержавеющая сталь
Шайба: сталь
Уплотнительное: бронза
Тарелка: литая сталь
Тарелка: литая сталь
Кранштейн: ковкий чугун
Ось: бронза
Уплотнение: фибер
Заглушка: бронза
Гайка: сталь
Уплотнение: графитное
Крышка: чугун
Болт: сталь

Технические характеристики:
Максимальное давление (Ру): до 16 бар
Температура рабочей среды: до +250 °C
Рабочая среда: вода, пар, нефтепродукты

Ду, мм	L, мм	H, мм	H1, мм	D3, мм	Масса, кг
50	230	140	80	130 х 125	14,2
65	275	152	89	154	25
80	310	168	97	222	33
100	350	172	108	245	40,8
125	460	235	140	322	72
150	500	270	170	385	107
200	550	290	185	400	125
250	600	310	200	420	148
300	700	347	233	485	200,3

Купить клапан обратный чугунный фланцевый поворотный, в интернет магазине: ЗЕТ КЛИМАТ. Прайс клапан обратный чугунный фланцевый поворотный. Цена клапан обратный чугунный фланцевый поворотный.

Характеристики

Ду (внутренний диаметр, условный проход)	50 мм (2 дюйма), 65 мм (2 1/2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма), 125 мм (5 дюймjd), 150 мм (6 дюймов), 200 мм (8 дюймов), 250 мм (10 дюймов), 300 мм (12 дюймов)
Максимальное давление (Ру)	1,6 МПа
Материал корпуса	Чугун, Бронза
Рабочая температора до +	+ 250° С
Тип клапана	Обратный клапан
Сфера применения	Вода, Пар, Воздух, Нефтепродукты (Углеводороды)
