Переход стальной под приварку концентрический 17378-2001
Переход стальной под приварку концентрический 17378-2001
Категории: Переходы
Обзор

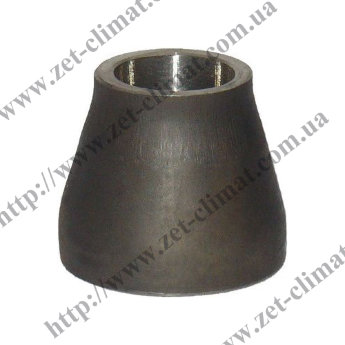

Переход стальной под приварку концентрический
Переход стальной концентрический под приварку 17378-2001 используется для соединения труб разного диаметра. Переход стальной сварной производится в соответствии с ГОСТ 17378-2001. Концентрические переходы производятся методом штамповки либо с помощью электрошлакового литья.
Основное применение - это изменение диаметра трубы, благодаря приварному переходу. Таким образом получаем сужение или расширение трубы. Чаще всего его можно увидеть, на нефтепроводе, газопроводе, а так же в других сферах деятельности. Изготовляется из углеродистой или низколегированной стали.
Концентрический стальной переход - используют для соединения двух труб разного диаметра, по центральной симметрии оси трубопроводов.
Он имеет форму усеченного конуса. Обычно его применяют на трубопроводах, которые стоят на подвесных опорах.
Так же существует, эксцентрический стальной переход - его применяют для присоединения труб по нижней линии, но при этом происходит смещение центра оси. Переход эксцентрический имеет такие размеры и такие технические характеристики, как и концентрический переход нж. Единственное отличие - это форма перехода.
Так же переходы бывают: сварные и штампованные.
Основные параметры – это длина перехода, а так же диаметр на входе и выходе.
Для того что бы подобрать, Вам необходимо знать: условное давление трубопровода, наружный диаметр, температурный режим рабочей среды, а также материал корпуса трубопровода.
Если Вы не знаете какой, переход стальной Вам необходим, концентрический или эксцентрический?
Вы всегда можете связаться с нашими менеджерами, для получения консультации.
При изготовлении переходов, используется сталь марок 10, 20, 09Г2С, 10Г2, 15ГС, 16ГС, 17ГС и тд ...
Технические характеристики:
Диаметр: от Ду 25 до Ду 500
Корпус: сталь
Рабочее давление: 16 бар
Максимальная температура: +450°С
Тип присоединения: приварка
Рабочая среда: вода, пар, газ, нефтепродукты, неагрессивные среды
| Ду | Дн | Ду | Дн | Ду | Дн | Ду | Дн |
| 25х15 | 32х21 | 50х50 | 60х57 | 125х80 | 139,7х88,9 | 200х125 | 219,1х139,7 |
| 25х15 | 33,7х21,3 | 65х25 | 76,1х33,7 | 125х100 | 133х108 | 200х150 | 219х159 |
| 25х20 | 33,7х26,9 | 65х32 | 76,7х42,4 | 125х100 | 133х114,3 | 250х100 | 273х108 |
| 32х15 | 38х21 | 65х40 | 76х45 | 125х100 | 139,7х108 | 200х150 | 219,1х168,3 |
| 32х15 | 42,4х21,3 | 65х50 | 76х57 | 150х50 | 159х57 | 250х100 | 273х114,3 |
| 32х20 | 38х26 | 65х50 | 76,1х60,3 | 150х50 | 159х60,3 | 250х125 | 273х133 |
| 32х20 | 42,4х26,9 | 80х40 | 88,9х48,3 | 150х50 | 168,3х60,3 | 250х125 | 273х139,7 |
| 32х25 | 38х33,7 | 80х50 | 89х57 | 150х65 | 159х76 | 250х150 | 273х159 |
| 32х25 | 42,4х33,7 | 80х50 | 89х60 | 150х65 | 168,3х76,1 | 250х150 | 273х168,3 |
| 40х15 | 44,5х21,3 | 80х65 | 89х76 | 150х80 | 159х88,9 | 250х200 | 273х219 |
| 40х15 | 48,3х21,3 | 100х40 | 108х48,3 | 150х80 | 168,3х88,9 | 300х100 | 325х108 |
| 40х20 | 45х26 | 100х50 | 108х57 | 150х100 | 159х108 | 300х125 | 325х133 |
| 40х20 | 48,3х26,9 | 100х50 | 108х60,3 | 150х100 | 159х114 | 300х125 | 323,9х139,70 |
| 40х25 | 44,5х33,7 | 100х50 | 114,3х60,3 | 150х100 | 168,3х108 | 300х150 | 325х159 |
| 40х25 | 48,3х33,7 | 100х65 | 108х76,1 | 150х100 | 168,3х114 | 300х150 | 323,9х168,3 |
| 40х32 | 45х38 | 100х65 | 114,3х76,1 | 150х125 | 159х133 | 300х200 | 325х219 |
| 40х32 | 48,3х42,4 | 100х80 | 108х88,9 | 150х125 | 159х139,7 | 300х250 | 325х273 |
| 50х20 | 57х26,9 | 100х80 | 114,3х88,9 | 150х125 | 168,3х139,7 | 350х250 | 377х273 |
| 50х20 | 60,3х26,9 | 100х100 | 114,3х108 | 200х50 | 219х57 | 350х300 | 377х325 |
| 50х25 | 57х32 | 125х50 | 133х57 | 200х50 | 219х60,3 | 400х250 | 426х273 |
| 50х25 | 60,3х33,7 | 125х50 | 133х60,3 | 200х65 | 219х76 | 400х300 | 426х325 |
| 50х32 | 57х38 | 125х50 | 139,7х60,3 | 200х80 | 219х89 | 400х350 | 426х377 |
| 50х32 | 60,3х42,4 | 125х65 | 133х76,1 | 200х100 | 219х108 | 500х300 | 530х325 |
| 50х40 | 57х45 | 125х65 | 139,7х76,1 | 200х100 | 219,1х114,3 | 500х400 | 530х426 |
| 50х40 | 60,3х48,3 | 125х80 | 133х88,9 | 200х125 | 219,1х133 |
Купить переход стальной концентрический под приварку 17378-2001
Характеристики
| Ду (внутренний диаметр, условный проход) |
15 мм (1/2 дюйма), 25 мм (1 дюйм), 32 мм (1 1/4 дюйма), 40 мм ( 1 1/2 дюйма), 50 мм (2 дюйма), 65 мм (2 1/2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма), 125 мм (5 дюймjd), 150 мм (6 дюймов), 200 мм (8 дюймов), 250 мм (10 дюймов), 300 мм (12 дюймов), 350 мм (14 дюймов), 400 мм (16 дюймов), 500 мм (20 дюймов), 600 мм (24 дюймов) |
| Материал корпуса | Сталь |
| Рабочая температора до + | + 450° С |
| Максимальное давление (Ру) | 1,6 МПа |
