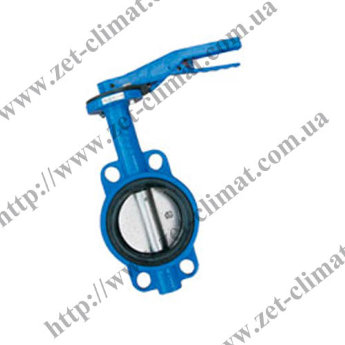

Затвор Баттерфляй GENEBRE 2103 диск чугун седло EPDM
Затвор Баттерфляй GENEBRE 2103 диск чугун седло EPDM
GENEBRE 2103
Затвор поворотный Genebre 2103 имеет чугунный корпус с эпоксидным покрытием, которое защищает его от воздействия окружающей среды. Данный вид запорной арматуры устанавливается на трубопроводах различного назначения. Особенностью его является то, что он имеет оптимальные габаритные размеры и вес, а еще, при его монтаже не нужно использовать дополнительно фланцы, потому как изделие зажимается между ответными фланцами трубопровода. Занимательным также является тот факт, что Вам не понадобятся уплотнительные прокладки, потому как манжета из EPDM (седловое уплотнение) самоуплотняется в процессе установки.
Заслонка поворотная типа баттерфляй Genebre - это залог качества и надежности! Запорный элемент имеет форму диска (из чугуна), который для защиты от коррозии покрывают слоем никеля. Диск вращается вокруг своей оси и такая конструкция позволяет выставлять его в промежуточное положение.
Genebre 2103 могут быть установлены в любом удобном положении, как горизонтально так и вертикально.
Технические данные:
Диаметр: Ду 50, Ду 65, Ду 80, Ду 100, Ду 125, Ду 150, Ду 200, Ду 250, Ду 300, Ду 400, Ду 500
Корпус: чугун
Диск: чугун
Уплотнение: EPDM
Шпилька: нж сталь
Сальник: PTFE
Тип присоединения: межфланцевый
Покрытие корпуса: плавленый эпоксидный порошок
Технические характеристики:
Максимальное давление: 16 бар
Температура рабочей среды: +130 °C
Рабочая среда: питьевая холодная и горячая вода, воздух, некоррозионные жидкости
Диаметр Genebre 2103 |
Давление PN |
L | Параметры Dimensions (mm) A1 A2 J P |
Вес (kg) |
|||
Ду 50 | 16 | 43 | 238 | 70 | *** | 180 | 2.80 |
Ду 65 | 16 | 46 | 238 | 80 | *** | 180 | 3,30 |
Ду 80 | 16 | 46 | 238 | 100 | *** | 180 | 3.80 |
Ду 100 | 16 | 52 | 270 | 115 | *** | 215 | 6,10 |
Ду 125 | 16 | 56 | 300 | 125 | *** | 215 | 7,40 |
Ду 150 | 16 | 56 | 300 | 145 | *** | 215 | 8,90 |
Ду 200 | 16 | 60 | 300 | 150 | *** | 300 | 14,40 |
Ду 250 | 16 | 68 | 330 | 200 | *** | 300 | 21,20 |
Ду 300 | 16 | 78 | 360 | 250 | 240 | 290 | 37,50 |
Ду 400 | 10 | 102 | 420 | 300 | 257 | 290 | 77,60 |
Ду 500 | 10 | 127 | 480 | 370 | 306 | 400 | 151,50 |
Ду 600 | 10 | 152 | 710 | 467 | 342 | 400 | 243,00 |
Размеры фланца для установки привода
Ду | F (ISO 5211) |
S mm |
D mm |
H mm |
Torque / par N.m |
50 65 80 100 125 150 200 250 300 400 500 600 |
F05 F05 F05 F07 F07 F07 F07-F10 F10 F10-F12 F14 F14 F16 |
11 11 11 14 14 14 17 22 22 27 36 Ø 50.65 |
65 65 65 90 90 90 125 125 150 175 175 210 |
30 30 30 30 30 30 30 40 40 45 45 70 |
12 20 27 39 58 90 120 180 340 805 1500 2500 |
Потери напора в зависимости от положения диска
Ду | Позиция диска (градусов) 90º 80º 70º 60º 50º 40º 30º 20º 10º | ||||||||
Ду 50 | 144 | 114 | 84 | 61 | 43 | 27 | 16 | 7 | 1 |
Ду 65 | 282 | 223 | 163 | 107 | 67 | 43 | 24 | 11 | 1,5 |
Ду 80 | 461 | 364 | 267 | 154 | 96 | 61 | 35 | 15 | 2 |
Ду 100 | 841 | 701 | 496 | 274 | 171 | 109 | 62 | 27 | 3 |
Ду 125 | 1376 | 1146 | 775 | 428 | 268 | 170 | 98 | 43 | 5 |
Ду 150 | 1850 | 1542 | 1025 | 567 | 354 | 225 | 129 | 56 | 6 |
Ду 200 | 3316 | 2842 | 1862 | 1081 | 680 | 421 | 241 | 102 | 12 |
Ду 250 | 5430 | 4525 | 2948 | 1710 | 1076 | 667 | 382 | 162 | 19 |
Ду 300 | 8077 | 6731 | 4393 | 2563 | 1594 | 1005 | 555 |
Ду (внутренний диаметр, условный проход) |
50 мм (2 дюйма), 65 мм (2 1/2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма), 125 мм (5 дюймjd), 150 мм (6 дюймов), 200 мм (8 дюймов), 300 мм (12 дюймов), 400 мм (16 дюймов), 500 мм (20 дюймов) |
Максимальное давление (Ру) | 1,6 МПа |
Привод | Ручной |
Материал корпуса | Чугун |
Рабочая температора до + | + 130° С |
Уплотнение | EPDM |
Сфера применения |
Вода, Пар, Воздух, Неагрессивные среды |
Материал диска | Чугун |
Производитель | Genebre (Испания) |
