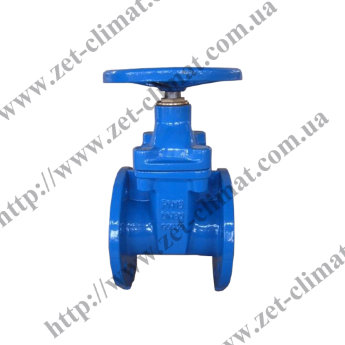

Задвижка чугунная 30ч39р с обрезиненным клином фланцевая
Задвижка чугунная 30ч39р с обрезиненным клином фланцевая
Категории: Задвижка чугунная
Задвижка 30ч39р
Задвижка с обрезиненным клином используется для полного перекрытия потока рабочей среды, затвор работает в двух положениях открыто и закрыто. Подача рабочей среды осуществляется в любом направлении. Предназначены для монтажа в системах трубопровода, наиболее часто используются в системах трубопровода водоснабжения и отопления и т.п.
Задвижка чугунная с обрезиненным клином - это вид запорной арматуры, запирающим элементом в которой является обрезиненный клин. Задвижки 30ч39р перекрывают поток рабочей среды: воды, а также других сред, которые химически не агрессивны по отношению к материалам клина и корпуса. Этот вид трубопроводной арматуры имеет полный проход, что является ценным качеством. Задвижка чугунная фланцевая клиновая не используется в регулирующих целях, поэтому клин должен находиться или в открытом или в закрытом положении. Преимуществом полного прохода является еще и тот факт, что такое конструктивное решение предотвращает осаждение и скопление нежелательных включений внутри изделия. Обрезиненный клин герметично перекрывает поток рабочей среды, более того, резиновый слой защищает клин от износа, а сама по себе резиновая поверхность выступает прекрасным уплотнителем. Они могут без каких-либо вопросов использоваться на трубопроводах с питьевой водой. Рабочее давление такого запорного узла не должно превышать 16 Бар и не стоит испытывать судьбу, если оборудование рассчитано на такое давление, то его не нужно нагружать сверх нормы. Если завод-производитель декларирует такие данные, то это неспроста. Задвижка 30ч39р по герметичности относится к классу "А" по ГОСТ 9544. Открыть или закрыть ее можно вручную с помощью маховика (руля). Корпус изготавливается из чугуна методом литья, а для защиты металла от коррозии и ржавчины, его покрывают специальным защитным эпоксидным покрытием. Крепятся на трубопровод посредством фланцев, а для герметичности этого соединения используют паронитовые прокладки. Перед установкой такого оборудования на трубопроводе, необходимо ознакомиться с ее техническими характеристиками и особенностями монтажа. Также, к монтажу необходимо подпускать только квалифицированный персонал, который ознакомлен с особенностями продукта и правилами безопасности. Этот вид задвижек используется при монтаже пожарных трубопроводных систем.
Технические данные:
Диаметр: Ду 50, Ду 65, Ду 80, Ду 100, Ду 125, Ду 150, Ду 200, Ду 250, Ду 300
Корпус: чугун
Клин: ВЧШГ (GJS500) с покрытием EPDM
Максимальное давление: 16 бар
Температура рабочей среды: до +120 °C
Рабочая среда: вода, пар
Класс герметичности: ГОСТ 9544

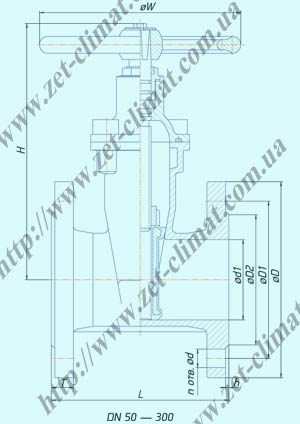

30ч39р |
|||||||||
Ду, мм |
L, мм |
H, мм |
D1, мм |
D, мм |
D2, мм |
d |
h, мм |
b, мм |
n |
Ду 50 |
150 |
205 |
125 |
165 |
102 |
18 |
3 |
16 |
4 |
Ду 65 |
170 |
228 |
145 |
185 |
122 |
18 |
3 |
18 |
4 |
Ду 80 |
180 |
265 |
160 |
200 |
133 |
18 |
3 |
20 |
4 |
Ду 100 |
190 |
300 |
180 |
220 |
158 |
18 |
3 |
20 |
8 |
Ду 125 |
200 |
355 |
210 |
250 |
184 |
18 |
3 |
22 |
8 |
Ду 150 |
210 |
400 |
240 |
285 |
212 |
22 |
3 |
22 |
8 |
Ду 200 |
230 |
490 |
295 |
340 |
268 |
22 |
3 |
24 |
8 |
Ду 250 |
250 |
585 |
350 |
405 |
320 |
22 |
3 |
26 |
12 |
Ду 300 |
270 |
685 |
400 |
460 |
370 |
22 |
4 |
28 |
12 |
Задвижка чугунная с обрезиненным клином устанавливаются в качестве запорного элемента на трубопроводах. Они имеют простую конструкцию и малое гидравлическое сопротивление. Эти плюсы делают их ценным элементом магистральных промышленных трубопроводов, по которым среда движется постоянно и на высокой скорости. Обрезиненный упругий клин исключает заклинивание чугунной задвижки. Уплотнение шпинделя без сальника, что не требует дополнительного обслуживания. Порошковое эпоксидное покрытие защищает элементы задвижки от коррозии и придает ей прекрасный товарный вид на протяжении большого периода времени. Клин (запирающий элемент) перемещается возвратно-поступательно перпендикулярно потоку рабочей среды. Она работает только в положении «открыто» и «закрыто». Рабочие среды должны быть чистыми и неагрессивными.
Задвижка с обрезиненным клином фланцевая, в интернет магазине: ЗЕТ КЛИМАТ.
Ду (внутренний диаметр, условный проход) |
50 мм (2 дюйма), 65 мм (2 1/2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма), 125 мм (5 дюймjd), 150 мм (6 дюймов), 200 мм (8 дюймов), 300 мм (12 дюймов) |
Максимальное давление (Ру) | 1,6 МПа |
Привод | Ручной |
Тип присоединения | Фланцевое |
Материал корпуса | Чугун |
Рабочая температора до + | + 120° С |
Сфера применения |
Вода, Пар |
