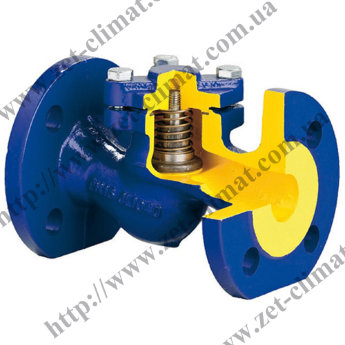

Обратный клапан ZETKAMA 287А фланцевый чугунный подпружиненный

Обзор

Обратный клапан ZETKAMA 287А фланцевый чугунный подпружиненный

Клапан обратный фланцевый ZETKAMA 287 А подпружиненный - это вид запорной арматуры, который монтируется на трубопроводе в целях защиты системы от обратного потока. Пока рабочая среда движется в заданном направлении, то под ее напором запорный элемент поднят к крышке и рабочий проход не закрыт - среда свободно протекает через проходное сечение. Как только направление меняется, то сила, с которой поток поддерживал золотник в открытом состоянии, уменьшается и пружина придавливает его, перекрывая сечение данного вида запорной арматуры. Клапан обратный чугунный маркирован по корпусу стрелкой, которая показывает направление. Установка изделия может быть выполнена как горизонтально, так и вертикально, но при последнем рабочая среда должна подаваться под золотник. Для очистки системы настоятельно рекомендуется предусмотреть сетчатый фильтр, который будет фильтровать рабочую среду от механических абразивных частиц. Клапаны фланцевые из чугуна устанавливаются на технологические трубопроводы по транспортировке воды и пара. Дополнительные материалы, которые могут понадобится для монтажа: фланцы плоские под приварку, метизы и межфланцевые прокладки из паронита или биконита.

Материалы:

Корпус: серый чугун EN – GJL-250 5.1301 (ex.JL1040)
Крышка: серый чугун EN – GJL-250 5.1301 (ex.JL1040)
Клапан: X20Cr13 1.4021
Кольцо клапана: X12Cr13 1.4021
Шток: Клапан: X20Cr13 1.4021
Прокладка: Графит CrNi
Пружина: X17CrNi16-2 1.4057
Болт: 8.8 A2A

Технические характеристики:
Максимальное давление: до 16 бар
Температура рабочей среды: до +300 °C
Рабочая среда: вода, пар

Ду, мм	L	D	d	K	nxdo	h	H
15	130	95	46	65	4х14	5	56
20	150	105	56	75	4х14	5	56
25	160	115	65	85	4х14	8	67
32	180	140	76	100	4х19	8	76
40	200	150	84	110	4х19	11	89
50	230	165	99	125	4х19	14	96
65	290	185	118	145	4х19	17	104
80	310	200	132	160	8х19	21	124
100	350	220	156	180	8х19	25	161
125	400	250	184	210	8х19	32	174
150	480	285	211	240	8х23	38	197
200	600	340	266	295	12х23	50	248
250	730	405	319	355	12х28	65	295
300	850	460	370	410	12х28	95	315

Купить обратный клапан ZETKAMA 287А фланцевый чугунный подпружиненный, в интернет магазине: ЗЕТ КЛИМАТ. Прайс обратный клапан ZETKAMA 287А фланцевый чугунный подпружиненный. Цена обратный клапан ZETKAMA 287А фланцевый чугунный подпружиненный.

Характеристики

Ду (внутренний диаметр, условный проход)	15 мм (1/2 дюйма), 20 мм (3/4 дюйма), 25 мм (1 дюйм), 32 мм (1 1/4 дюйма), 40 мм ( 1 1/2 дюйма), 50 мм (2 дюйма), 65 мм (2 1/2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма), 125 мм (5 дюймjd), 150 мм (6 дюймов), 200 мм (8 дюймов), 250 мм (10 дюймов), 300 мм (12 дюймов)
Максимальное давление (Ру)	1,6 МПа
Материал корпуса	Чугун
Рабочая температора до +	+ 300° С
Тип клапана	Обратный клапан
Сфера применения	Вода, Пар
Производитель	ZETKAMA (Польша)
