Обратный клапан 16ч6п чугунный фланцевый
Обратный клапан 16ч6п чугунный фланцевый
Категории: Клапан обратный фланцевый
Обзор

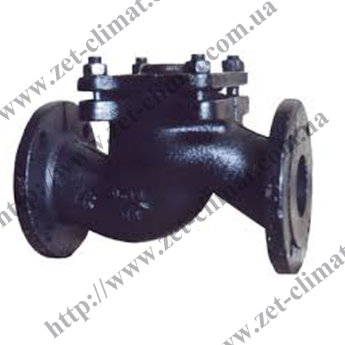

Обратный клапан 16ч6п чугунный фланцевый
Клапан обратный 16ч6п подъемный чугунный устанавливается в качестве запорной арматуры на трубопроводы по транспортировке пара и воды, причем закрытие происходит в том случае, если рабочий поток по какой-то причине начинает двигаться в обратном направлении. Корпус выливают из серого чугуна методом литья. На нем предусмотрены фланцы, с помощью которых и происходит крепление к системе. При монтаже следите за тем, чтобы крышка изделия находилась сверху и клапан устанавливали горизонтально. Место для установке выбирайте с таким расчетом, чтобы оставалось свободное пространство для доступа к клапану. Клапан чугунный 16ч6п маркирован по корпусу стрелочкой, которая указывает, в каком направление рабочая среда должна двигаться по системе. При образовании течи из-под крышки, в первую очередь подтяните болты, потому как зачастую в процессе транспортировки клапан "разбалтывается". Рабочая среда не должна содержать механические включения в виде окалины и песка и для этого система должна быть укомплектована фильтром грубой очистки. Чугунные клапаны очень чувствительны к падению, поэтому желательно следить за тем, чтобы клапан не роняли на всех этапах до момента, пока он не начнет свою работу в составе трубопровода.
Материалы изделия:
Корпус: СЧ18-20
Материал диска: СЧ18-20
Прокладка: Паронит ПОН-Б
Уплотнения: фторопласт
Корпус: СЧ18-20
Материал диска: СЧ18-20
Прокладка: Паронит ПОН-Б
Уплотнения: фторопласт
Технические параметры:
Рабочее давление: до 16 бар
Максимальная температура: до +225°С
Рабочая среда: вода, пар
Рабочее давление: до 16 бар
Максимальная температура: до +225°С
Рабочая среда: вода, пар
| Ду, мм | L, мм | H, мм | Масса, кг |
| 65 | 290 | 140 | 18 |
| 80 | 310 | 155 | 23,5 |
| 100 | 350 | 175 | 35,5 |
Купить Обратный клапан 16ч6п чугунный фланцевый, в интернет магазине: ЗЕТ КЛИМАТ. Прайс Обратный клапан 16ч6п чугунный фланцевый. Цена Обратный клапан 16ч6п чугунный фланцевый.
Характеристики
| Ду (внутренний диаметр, условный проход) |
65 мм (2 1/2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма) |
| Максимальное давление (Ру) | 1,6 МПа |
| Материал корпуса | Чугун |
| Рабочая температора до + | + 225° С |
| Тип клапана | Обратный клапан |
| Сфера применения |
Вода, Пар |
