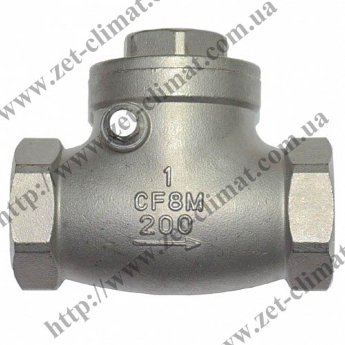

Клапан обратный муфтовый поворотный нж (AISI 316)
Клапан обратный муфтовый поворотный нж (AISI 316)
Категории: Клапан обратный муфтовый, Клапаны обратные муфтовые
Обзор
Клапан обратный муфтовый поворотный AISI 316 для пищевой и химической промышленности.
Клапан обратный муфтовый AISI 316 - это защитная запорная арматура, которая оберегает систему трубопровода от такого нежелательного процесса, как ход рабочего потока в обратном направлении. Причин может быть масса, но результат один и тот же - аварийная ситуация. Чтобы избежать неприятностей такого рода, необходимо предусмотреть клапан обратный поворотный в схеме. Этот клапан используется на предприятиях пищевого сектора и химической промышленности, так как выполнен из нержавейки 316, но не полностью (корпус, диск и крышка), а шток из 304 нержавеющей стали. В качестве уплотнительных материалов использован тефлон PTFE. Обратный клапан нержавеющая сталь монтируется на трубопровод или в горизонтальном или в вертикальном положении, но для последнего варианта, подача рабочей среды должна происходить снизу. Клапан обратный нж крыльчатый устанавливается по схеме до кран шаровой н/ж и после фильтр муфтовый сетчатый. Запорный элемент в таком клапане имеет форму диска, который при правильном направлении движения потока открыт, но в момент изменения направления он захлопывается и несанкционированное движение среды прекращено. Элемент срабатывает автоматически. При заказе необходимо знать основные параметры системы, для чего необходимо знать основные понятия и термины из мира запорной арматуры.
Технические данные:
Корпус: нержавеющая сталь ASTM CF8M
Диск: нержавеющая сталь ASTM CF8M
Шток: нержавеющая сталь AISI 304
Крышка: нержавеющая сталь ASTM CF8M
Уплотнительное кольцо: PTFE
Корпус: нержавеющая сталь ASTM CF8M
Диск: нержавеющая сталь ASTM CF8M
Шток: нержавеющая сталь AISI 304
Крышка: нержавеющая сталь ASTM CF8M
Уплотнительное кольцо: PTFE
Технические характеристики:
Максимальное давление (Ру): 1.8 бар
Температура рабочей среды: +300 °C
Рабочая среда: вода, пар, нефтепродукты, слабоагрессивные среды
Максимальное давление (Ру): 1.8 бар
Температура рабочей среды: +300 °C
Рабочая среда: вода, пар, нефтепродукты, слабоагрессивные среды
| Наименование, DN | H | L |
| Ду 15 (1/2") | 40 | 66 |
| Ду 20 (3/4") | 54 | 80 |
| Ду 25 (1") | 59 | 90 |
| Ду 32 (1 1/4") | 67,5 | 105 |
| Ду 40 (1 1/2") | 73 | 130 |
| Ду 50 (2") | 85 | 148 |
Купить клапан обратный муфтовый поворотный AISI316, в интернет магазине: ЗЕТ КЛИМАТ. Прайс клапан обратный нж. Цена обратный клапан нержавеющий.
Характеристики
| Ду (внутренний диаметр, условный проход) |
15 мм (1/2 дюйма), 20 мм (3/4 дюйма), 25 мм (1 дюйм), 32 мм (1 1/4 дюйма), 40 мм ( 1 1/2 дюйма), 50 мм (2 дюйма) |
| Максимальное давление (Ру) | 1,8 МПа |
| Материал корпуса | Нержавеющая сталь |
| Рабочая температора до + | + 300° С |
| Тип клапана | Обратный клапан |
| Сфера применения |
Вода, Пар, Нефтепродукты (Углеводороды), Неагрессивные среды |
| Уплотнение | PTFE |
