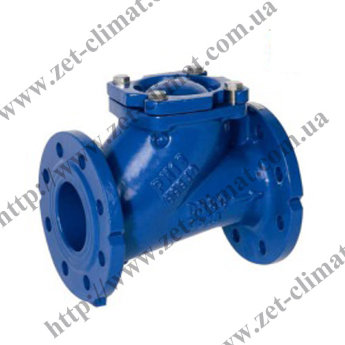

Клапан обратный канализационный чугунный фланцевый шаровой
Клапан обратный канализационный чугунный фланцевый шаровой
Категории: Клапан обратный фланцевый
Обзор
Клапан обратный канализационный, клапан для канализации фланцевый
Клапан канализационный обратный устанавливается в качестве защитного рубежа, который не дает рабочей среде двигаться в обратном положении. Это важно, потому как "обратка" нарушает технологический процесс и приводит к аварийным ситуациям и поломке оборудования, которое работает под давлением (насосы, резервуары и т.д.). Канализация предназначена для отвода сточных вод из наших домов, которые отличаются вязкостью и тут не обойтись без клапана для канализации. Запорный элемент изделия имеет особую конструкцию - это металлический шар с покрытием из резины NBR (она придает ему плавучесть и защищает металл от коррозионных процессов. Если поток проходит в заданном направлении, то проходное сечение открыто и шар поднят силой идущего потока. Для монтажа в систему понадобятся также стальные приварные фланцы и болты для крепления. Аналогичную конструкцию имеют и муфтовые канализационные клапаны. Часто на канализационных трубопроводах устанавливают шиберные задвижки, которые также успешно работают с вязкими средами с высокой степень загрязнения.
Технические данные:
Корпус: серый чугун GG40
Крышка: серый чугун GG40
Шар: обрезиненный стальной
Покрытие шара: NBR
Прокладка крышки с корпусом: NBR
Болт с двухсторонней резьбой+гайка: оцинкованная сталь
Технические характеристики:
Максимальное давление (Ру): 16 бар
Температура рабочей среды: +80 °C
Рабочая среда: вода, промышленные воды, пар, неагрессивные среды.
Корпус: серый чугун GG40
Крышка: серый чугун GG40
Шар: обрезиненный стальной
Покрытие шара: NBR
Прокладка крышки с корпусом: NBR
Болт с двухсторонней резьбой+гайка: оцинкованная сталь
Технические характеристики:
Максимальное давление (Ру): 16 бар
Температура рабочей среды: +80 °C
Рабочая среда: вода, промышленные воды, пар, неагрессивные среды.
| Диаметр, мм | L, мм | H, мм | Kv, м3/ч | Масса, кг |
| 50 | 200 | 126 | 87 | 7,7 |
| 65 | 240 | 145 | 136.5 | 11,2 |
| 80 | 260 | 173 | 267 | 15,4 |
| 100 | 300 | 186 | 396 | 27,1 |
| 125 | 350 | - | 671 | 33 |
| 150 | 400 | 287.5 | 890 | 45,3 |
| 200 | 500 | 320 | 2116 | 90 |
| 250 | 600 | 443.7 | 3307 | 163 |
| 300 | 700 | 529.4 | 4115 | 230 |
Купить клапан обратный канализационный чугунный фланцевый шаровой, в интернет магазине: ЗЕТ КЛИМАТ. Прайс клапан обратный канализационный чугунный фланцевый шаровой. Цена клапан обратный канализационный чугунный фланцевый шаровой.
Характеристики
| Ду (внутренний диаметр, условный проход) |
50 мм (2 дюйма), 65 мм (2 1/2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма), 125 мм (5 дюймjd), 150 мм (6 дюймов), 200 мм (8 дюймов), 250 мм (10 дюймов), 300 мм (12 дюймов) |
| Максимальное давление (Ру) | 1,6 МПа |
| Материал корпуса | Чугун |
| Рабочая температора до + | + 80° С |
| Тип клапана | Обратный клапан |
| Сфера применения |
Вода, Сточные воды, Вязкие жидкости |
| Уплотнение | NBR |
| Производитель | Словакия |
