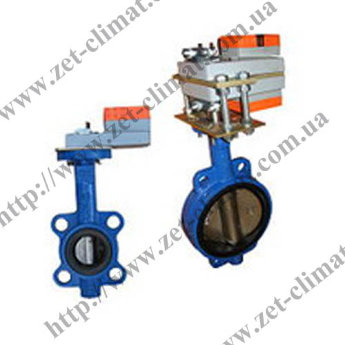

Задвижка Баттерфляй с электроприводом EPDM диск чугун
Задвижка Баттерфляй с электроприводом EPDM диск чугун
Категории: Затвор Баттерфляй с электроприводом
Обзор
Задвижка баттерфляй с электроприводом
Затвор Баттерфляй с электроприводом EPDM чугунный с чугунным диском предназначен для применения в качестве запорно-регулирующей арматуры в системах отопления и водоснабжения. Задвижка баттерфляй оснащена электроприводом Belimo с электропитанием 24/220 В. Их рекомендуют устанавливать в горизонтальном положении, но если необходим вертикальный монтаж, то это тоже приемлемо. Она дает возможность автоматически контролировать поток рабочей среды. Это осуществляется с помощью электропривода. Если необходимо перейти в ручной режим регулирования то это не проблема, достаточно редуктор вывести из состояния зацепления, нажав для этого на корпусе привода специальную кнопочку. Если необходимо, то мы можем скомплектовать концевиками (концевые выключатели) или потенциометрами.
Задвижка поворотная межфланцевая баттерфляй относится к межфланцевой запорной арматуре. Затвор Баттерфляй с электроприводом очень востребован в системах пожаротушения. Имеет специальное колесо на случай, если будет необходимо открыть затвор вручную. Данный вид оборудования дает возможность сократить затраты ручного труда и автоматизировать процессы на трубопроводе. Затвор дисковый поворотный межфланцевый с электроприводом монтируется на трубопровод с помощью проушин, которые фиксируются шпильками или болтами.
Технические характеристики:
Диаметр: Ду 50, Ду 65, Ду 80, Ду 100, Ду 125, Ду 150, Ду 200
Корпус: серый чугун
Рабочее давление: 16 бар
Максимальная температура: +150°С
Тип присоединения: ГОСТ 12820-80
Диск: Ковкий чугун
Шпиндель: Нержавеющая сталь
Прокладка: EPDM
Электропитание: 220В/24В
Среда: вода, пар, воздух
Ниже приведены схематическое изображение затвора с его основными элементами, а также таблицы с размерами баттерфляя и временем поворота электропривода:
| Ду | Ду 50 | Ду 65 | Ду 80 | Ду 100 | Ду 125 | Ду 150 | Ду 200 |
| С, мм | 160 | 175 | 180 | 200 | 212 | 230 | 260 |
| D, мм | 20 | 20 | 20 | 27 | 27 | 27 | 65 |
| E, мм | 90 | 90 | 90 | 92 | 92 | 92 | 120 |
| F, мм | 42 | 45 | 45 | 52 | 54 | 56 | 60 |
| H, мм | 78 | 89 | 95 | 114 | 127 | 139 | 175 |
| Z, мм | 100 | 108 | 127 | 156 | 190 | 212 | 270 |
| P, мм | 11 | 11 | 11 | 11 | 14 | 14 | 17 |
| Привод/Ду | Ду 50 | Ду 65 | Ду 80 | Ду 100 | Ду 125 | Ду 150 | Ду 200 |
| SM24A | 150 | 150 | 150 | ||||
| SM24A-S | 150 | 150 | 150 | ||||
| SM230A | 150 | 150 | 150 | ||||
| SM230A-S | 150 | 150 | 150 | ||||
| SMD230A | 20 | 20 | 20 | ||||
| GM24A | 150 | 150 | 150 | ||||
| GM230A | 150 | 150 | 150 | ||||
| SF24A | 75 | 75 | 75 | ||||
| SF24A-S2 | 75 | 75 | 75 | ||||
| SF230A | 75 | 75 | 75 | ||||
| SF230A-S2/strong> | 75 | 75 | 75 | ||||
| SY1-24-3-T | 15 | 15 | 15 | 15 | |||
| SY-230-3-T | 13 | 13 | 13 | 13 | |||
| SY2-24-SR-T | 15 | 15 | 15 | ||||
| SY3-24-SR-T | 22 | 22 | 22 | ||||
| SY4-24-SR-T | 16 | 16 | 16 | ||||
| SY5-24-SR-T | 22 | 22 | 22 |
Время в таблице указано в секундах.
Характеристики
| Время открытия |
150 секунд, 13-26 секунд |
| Ду (внутренний диаметр, условный проход) |
50 мм (2 дюйма), 65 мм (2 1/2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма), 125 мм (5 дюймjd), 150 мм (6 дюймов), 200 мм (8 дюймов), 250 мм (10 дюймов), 300 мм (12 дюймов) |
| Максимальное давление (Ру) | 1,6 МПа |
| Привод | Электропривод |
| Материал корпуса | Чугун |
| Рабочая температора до + | + 150° С |
| Уплотнение | EPDM |
| Сфера применения |
Вода, Пар, Воздух |
| Материал диска | Чугун |
