Клапан обратный межфланцевый GENEBRE нж (AISI 316)
Клапан обратный межфланцевый GENEBRE нж (AISI 316)
Обзор

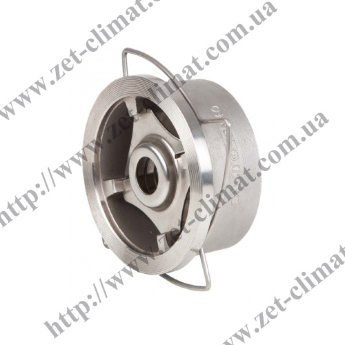

Клапан обратный межфланцевый Genebre нж (AISI316)
Клапан обратный GENEBRE 2415 - это нержавеющая запорная арматура, которая выполняет защитные функции на трубопроводе: не дает рабочему потоку двигаться противотоком. Пружина срабатывает автоматически и захлопывает проходное сечение диском, поэтому рабочая среда отсекается и не может пойти в обратном направлении. Название клапан дисковый данное изделие получило благодаря форме своего запорного элемента - диска, а способ монтажа прибавил еще и межфланцевый. Genebre - это торговая марка, которая давно уже присутствует на украинском рынке и зарекомендовала себя только с лучшей стороны. Важным фактором является то, что клапан н/ж обратный межфланцевый выполнен полностью из стали марки AISI 316, что позволяет использовать его для различных потоков и не только нейтральных. Конструкция клапана позволяет экономить монтажное место. Обратный клапан нержавеющий монтируется в трех положениях: вертикальное, наклонное и горизонтальное.
Плюс конструкция изделия делает потерю напора в системе минимальной. Максимальное рабочее давление зависит от рабочего диаметра: для Ду 15-100 - не больше 40 бар, а диаметры свыше выдерживают давление не больше 25 бар. Максимальный показатель температуры до 300 градусов по Цельсию, но не забывайте тот факт, что увеличение температуры влечет за собой снижение давления.
Основные материалы:
Корпус: нержавеющая сталь AISI316
Диск: нержавеющая сталь AISI316
Пружина: нержавеющая сталь AISI 316
Корпус: нержавеющая сталь AISI316
Диск: нержавеющая сталь AISI316
Пружина: нержавеющая сталь AISI 316
Технические характеристики:
Максимальное давление: 40 бар (Ду 15-100), 25 бар (свыше Ду 100)
Максимальная рабочая температура: +300 °C
Рабочая среда: вода, пар, слабоагрессивные и агрессивные среды
Максимальное давление: 40 бар (Ду 15-100), 25 бар (свыше Ду 100)
Максимальная рабочая температура: +300 °C
Рабочая среда: вода, пар, слабоагрессивные и агрессивные среды
| Диаметр, мм | A, мм | B, мм | C, мм | D, мм | E, мм | Масса, кг |
| Ду 15 | 45 | 53 | 43 | 15 | 16 |
0,12 |
| Ду 20 | 55 | 63 | 53 | 19 | 19 |
0,2 |
| Ду 25 | 65 | 73 | 63 | 24 | 22 |
0,29 |
| Ду 32 | 78 | 84 | 75 | 30 | 28 |
0,45 |
| Ду 40 | 88 | 94 | 86 | 38 | 32 |
0,63 |
| Ду 50 | 98 |
107 |
95 |
47 |
40 |
0,89 |
| Ду 65 | 118 |
126 |
115 |
62 |
46 |
1,52 |
| Ду 80 | 134 |
144 |
131 |
76 |
50 |
2,00 |
| Ду 100 | 154 |
164 |
151 | 95 | 60 |
3,25 |
| Ду 125 | - | - | 185 | 120 | 90 |
6,75 |
| Ду 150 | - | - | 218 | 140 | 105 |
10,6 |
| Ду 200 | - | - | 274 | 185 | 140 |
16,1 |
Купить клапан обратный нержавеющий межфланцевый Genebre (AISI316), в интернет магазине: ЗЕТ КЛИМАТ. Прайс клапан клапан обратный нержавеющий межфланцевый Genebre (AISI316). Цена клапан обратный нержавеющий межфланцевый Genebre (AISI316).
Характеристики
| Ду (внутренний диаметр, условный проход) |
15 мм (1/2 дюйма), 20 мм (3/4 дюйма), 25 мм (1 дюйм), 32 мм (1 1/4 дюйма), 40 мм ( 1 1/2 дюйма), 50 мм (2 дюйма), 65 мм (2 1/2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма), 125 мм (5 дюймjd), 150 мм (6 дюймов), 200 мм (8 дюймов) |
| Максимальное давление (Ру) | 4,0 МПа |
| Материал корпуса | Нержавеющая сталь |
| Рабочая температора до + | + 300° С |
| Тип клапана | Обратный клапан |
| Сфера применения |
Вода, Пар, Агрессивные среды |
| Производитель | Genebre (Испания) |
