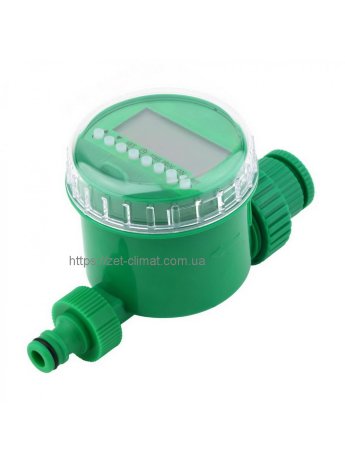

Таймер для капельного полива

Данный таймер используется в системах капельного полива для управления процессом орошения. В комплект входят:

• Присоединение к водопроводному крану (кран с резьбой 3/4” )
• Накидная гайка
• ЖК - дисплей
• Кнопки управления
• Аккумуляторный отсек
• Коннектор для подсоединения шланга (1/2“)
• Крышка

Таймер работает при максимальном давлении воды 0.8 атм. Для работы используется чистая пресная вода температурой не более +40 C .

В процессе эксплуатации должны использоваться батарейки типа ААА 1.5v. Если прибор используется слишком долго их нужно вынимать из аккумуляторного отсека. Срок службы таймера составляет около 1500 циклов, то есть включения и выключения.

Программировать таймер нужно перед подключением к водопроводному крану или при закрытой заглушке крана. Прибор должен эксплуатироваться на улице. Как и с системой капельного полива, с первыми морозами таймером нельзя пользоваться, лучше спрятать его в сухое место.

Что нужно для подключения?

1. Используется водопроводный кран с резьбой 3/4”.
2. Откручивается гайка, чтобы соединение с водопроводным краном могло свободно двигать-ся.
3. Прочно соединяется гайка с краном. Ориентируйте устройство так, чтобы панель управления была видна.
4. Плотно завинчивается накидная гайка.
5. Подсоединяется шланг 1/2“ к коннектору для подсоединения шлангов .
6. Соединение должно осуществляться вручную без использования гаечного ключа или плоскогубцев.
7. Крышка таймера всегда должна быть закрытой для предотвращения загрязнения и последующего выхода из строя прибора.

Условные обозначения:
▲▼ кнопки управления
О отображение текущего времени
SET подтверждение ввода
TIME установка текущей даты и времени
PROG установка программ полива (1-16)
ON/OFF Вкл. и Выкл. ручного режима полива
Программирование таймера должно происходить перед подключением к водопроводному крану или при закрытой заглушке водопроводного крана.

Настройка текущей даты и времени
1. Нажмите «TIME».
2. Нажмите ▲ или ▼ для настройки текущего времени (от 0 до 23 часов).
3. Нажмите «SET» для сохранения времени в часах.
4. Нажмите ▲или ▼ для установки минут (от 0 до 59 мин).
5. Нажмите «SET» для сохранения времени в минутах.
6. Нажмите ▲ или ▼ для установки дня недели (с вс. до сб.).
7. Нажмите «SET» для сохранения.

Ручной режим (ВКЛ./ВЫКЛ.)
1. Нажмите «ON».
2. Нажмите ▲или ▼ для установки необходимого количества часов (от 0 до 9 ч).
3. Нажмите «SET» для сохранения количества часов.
4. Нажмите ▲или ▼для установки необходимого количества минут (от 0 до 59 мин).
5. Нажмите «SET» для сохранения количества минут.

Для отключения подачи воды
Нажмите кнопку «OFF».
Прибор вернется в режим текущего времени.

Установка программ полива
1. Нажмите «PROG».
2. Нажмите ▲или ▼выбора места для сохранения программы (от 1 до 16 программ).
3. Нажмите «SET» для сохранения места программы.
4. Нажмите ▲или ▼для установки часа начала полива (от 0 до 23 часов).
5. Нажмите «SET» для сохранения часа начала.
6. Нажмите ▲ или ▼для установки минуты начала полива (от 0 до 59 мин).
7. Нажмите «SET» для сохранения минут начала полива.
8. Нажмите ▲ или ▼для установки часов длительности полива (от 0 до 9 ч).
9. Нажмите «SET» для сохранения часов полива.
10. Нажмите ▲ или ▼ для установки количество минут длительности полива (от 0 до 59
мин).
11. Нажмите «SET» для сохранения минут полива.
12. Нажмите ▲или ▼ для выбора дня полива.
13. «2nd» («2-й)»: раз в два дня. «3nd» («3-й»): раз в три дня. Вс.-Сб.
14. Нажмите «SET» для сохранения дня недели. Может быть выбрано больше одного дня.
15. Для установки следующей программы нажмите «SET» и повторите шаги 1-14 или
закончите установку с помощью «O» и вернитесь к текущему времени.

*Дисплей не осуществляет никаких функций, он активен только на приборах с датчиком
влажности.

Проверка программ полива
1. Нажмите «PROG».
2. Нажмите ▲или ▼ для отображения соответствующих данных программы.

Отображение уровня заряда батарей
При понижении уровня заряда батарей клапан таймера автоматически закроется.
Вставьте новые батареи.
