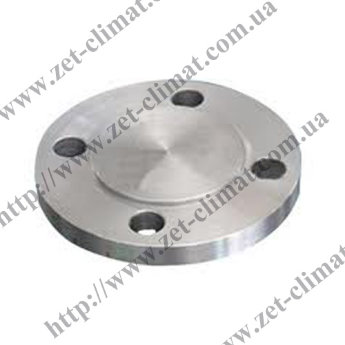

Фланец глухой (фланец заглушка) Ру 10, Ру 16

Фланец глухой (фланец заглушка) Ру 10, Ру 16

0 грн.
Количество:
  • Обзор
  • Характеристики
  • Отзывы (8)
Обзор

Фланец глухой, заглушка фланцевая

Фланец глухой - деталь трубопроводной арматуры которая завершает (перекрывает) трубопровод. Фланцевая заглушка, это тот же фланец, только без отверстия посредине. Это деталь трубопровода, по своим параметрам она должна на 100% соответствовать сопрягаемой детали и крепится к посредством шпилек или болтов.
Фланцевое соединение на фланце - является разборным и позволяет в случае необходимости продолжить дальнейший монтаж трубопровода без демонтажа проложенного трубопровода. Заглушка по межцентровым отверстиям полностью соответствует фланцу ГОСТ 12820 и ГОСТ 12821. Фланцевое соединение крепится: шпильками под фланцевое соединение, болтами или метровыми шпильками с возможностью дальнейшей порезки.
Используется - в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности.
Фланец заглушка - имеет высокую прочность и износостойкость, так как рабочая среда которая находится внутри трубы, может быть горячей, химической, под давлением, и тд... и этого можно сделать вывод, что заглушка фланцевая имеет большой запас прочности.
Большая прочность, обеспеченна материалом, из которого она сделана. Круг сделан из металла, который прошел очень серьезную подготовку. Температура, при которой изготовлена, связана напрямую к устойчивости при работе с большим давлением.

Технические характеристики:
Диаметр: Ду 15, ду 20, Ду 25, Ду 32, Ду 40, Ду 50, Ду 65, Ду 80, Ду 100, Ду 125, Ду 150, Ду 200, Ду 250, Ду 300, Ду 400, Ду 500, Ду 600
Корпус: сталь
Рабочее давление: 10 бар, 16 бар
Максимальная температура: - 70°С + 300°С
Рабочая среда: Газ, нефтепродукты, горячая и холодная вода, не агрессивные жидкости, углеводороды

Существует 3 основных способа производства: горячая штамповка;- газовая или плазменная резка из металлического листа или металлопроката;

Фланцевые заглушки, которые изготовлены методом литья более в производстве дешевые, т.к. при данном виде изготовления остается не большое количество отходов, но существует риск, что внутри может в полости находится воздух, данные полости образовываются при литье, а это обозначает, что она менее надежна.
Если ее изготавливают методом резки листа цельного металла, то в данном случае остается очень много отходов, поэтому при таком методе изготовления, стоят значительно дороже, но за то качество на порядок выше, т.к. в данном случае отсутствует образование воздушной полости внутри.

Так же есть еще способ изготовления: центробежное электрошлаковое литье. При данном виде производство, заготовки для заглушки под действием центробежной силы в машине центробежного литья. Заглушка стальная, назовем ее "заготовка", которая произведена таким способом, исключает все недостатки заглушки которая производится методом литья, а конкретно, это образование воздушной полости и неоднородности металла. Вязкость и пластичность заготовок, не только остается на таком же уровне, что и изготовлены методом ковки или резки из листа металла. Благодаря этому они обладают повышенным сроком эксплуатации и прочностью.

Поэтому если Вы планируете ставить заглушки на трубопровод с высоким давлением, то выбирайте ту, которая изготовлена методом резки из цельного листа металла или которая изготовлена методом электрошлакового литья.

Сферы применения напрямую зависят от материала, из которого она изготовлена, в основном это различные виды сталей (Сталь 20, Сталь 09Г2С, Сталь 08Х18Н10Т, Сталь 12Х18Н10Т, Сталь 10Х17Н13М2Т, Сталь 06ХН28МДТ). Не стоит также забывать о том, что материал стали должен соответствовать материалу сопрягаемой детали. От материала также зависит температурный режим, он варьируется от -70 до +650°С.

Материал заглушки подбирает в зависимости от применения. Если мы говорим о трубопроводе для воды, то туда вполне подойдет заглушка из стали, но если же мы хотим поставить заглушку на трубопровод пищевого назначения, то тут уже подойдет только нержавеющая сталь, которая не будет вступать в реакцию с рабочей средой.

У нас Вы всегда можете приобрести фланцевые заглушки по доступной цене заводского производства, что уже немаловажно, ведь завод дает гарантию на свою продукцию. Это может быть как большая партия, так небольшая – поштучная. Ассортимент магазина поражает своим разнообразием и постоянно пополняется.

Фланец заглушка чертеж Гост 12820 :


Фланцевая заглушка

Заглушка фланцевая Ру 10:

Ду, мм

Размеры, мм

Масса, кг

b

D2

D1

D

n, шт

Ду 15

12

45

65

95

4

0,43 кг

Ду 20

12

58

75

105

4

0,55 кг

Ду 25

12

68

85

115

4

0,67 кг

Ду 32

12

78

100

135

4

0,91 кг

Ду 40

14

88

110

145

4

1,24 кг

Ду 50

14

102

125

160

4

1,55 кг

Ду 65

14

122

145

180

4

2,04 кг

Ду 80

14

138

160

195

4

2,44 кг

Ду 100

14

158

180

215

8

2,97 кг

Ду 125

16

188

210

245

8

4,69 кг

Ду 150

16

212

240

280

8

6,07 кг

Ду 200

16

268

295

335

8

9,09 кг

Ду 250

18

320

350

390

12

14,26 кг

Ду 300

20

370

400

440

12

19,88 кг

Ду 350

24

430

460

500

16

31,94 кг

Ду 400

26

482

515

565

16

44,43 кг

Ду 500

30

585

620

670

20

74,31 кг

Ду 600

34

685

725

780

20

119,27 кг

Фланец заглушка Ру 16:

Ду, мм

Размеры, мм

Масса, кг

b

D2

D1

D

n, шт

Ду 15

12

45

65

95

4

0,43 кг

Ду 20

12

58

75

105

4

0,55 кг

Ду 25

12

68

85

115

4

0,67 кг

Ду 32

12

78

100

135

4

0,91 кг

Ду 40

14

88

110

145

4

1,24 кг

Ду 50

14

102

125

160

4

1,55 кг

Ду 65

14

122

145

180

4

2,04 кг

Ду 80

14

138

160

195

4

2,44 кг

Ду 100

16

158

180

215

8

3,51 кг

Ду 125

16

188

210

245

8

4,69 кг

Ду 150

18

212

240

280

8

6,99 кг

Ду 200

20

268

295

335

12

11,49 кг

Ду 250

24

320

355

405

12

19,74 кг

Ду 300

28

378

410

460

12

29,58 кг

Ду 350

32

438

470

520

16

44,22 кг

Ду 400

34

490

525

580

16

59,86 кг

Ду 500

40

610

650

710

20

102,69 кг

Ду 600

45

720

Характеристики
Ду (внутренний диаметр, условный проход) 15 мм (1/2 дюйма),
20 мм (3/4 дюйма),
25 мм (1 дюйм),
32 мм (1 1/4 дюйма),
40 мм ( 1 1/2 дюйма),
50 мм (2 дюйма),
65 мм (2 1/2 дюйма),
80 мм (3 дюйма),
100 мм (4 дюйма),
125 мм (5 дюймjd),
150 мм (6 дюймов),
200 мм (8 дюймов),
250 мм (10 дюймов),
300 мм (12 дюймов),
400 мм (16 дюймов),
500 мм (20 дюймов),
600 мм (24 дюймов)
Максимальное давление (Ру) 1,0 МПа,
1,6 МПа
Материал корпуса Сталь
Рабочая температора до + + 300° С
