Вентиль стальной 15с22нж фланцевый
Вентиль стальной 15с22нж фланцевый
Категории: Вентиль запорный фланцевый
Обзор

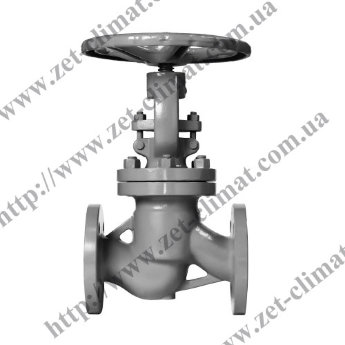

Вентиль стальной 15с22нж фланцевый
Вентиль стальной фланцевый 15с22нж ду 50, как и остальные диаметры из линейки, относятся к классу вентиль фланцевый из огромного семейства трубопроводной арматуры. Механизм внутри его корпуса устроен таким образом, чтобы перекрывать проходное сечение для остановки движения рабочего потока. Монтируется данный вид запорной арматуры не только на промышленных трубопроводах, но и на коммунальных объектах. Максимум по давление - это 40 Бар, но не более и то кратковременно. Герметичность класса С достигается благодаря тому, что шток уплотняют сальниковой набивкой. Вентиль запорный 15с22нж цена регулируется посредством управляющего органа - руля, который через шток соединен с запорным элементом - золотником. Золотник выполнен из стали, как и сам вентиль, но имеет наплавку из нержавейки, что и дает ему возможность выдерживать высокие температуры. Монтируя данное изделие, учитывайте наличие свободного подхода к арматуре на случай, если необходимо будет ее проверить. Корпус вентиля маркирован стрелкой, указывающей направление рабочей среды. Можно монтировать на трубопроводы подачи и транспортировки воды, нефтепродуктов и паропроводы. Дополнительно при монтаже понадобится крепежный материал и прокладки под фланец.
Материалы изделия:
Корпус: сталь 20Л
Крышка: сталь 20Л
Золотник: сталь20
Шпиндель: сталь20Х13
Наплавка в корпусе и золотнике: 04Х18Н10
Тип присоединения: фланцевый по ГОСТ 12815-80
Корпус: сталь 20Л
Крышка: сталь 20Л
Золотник: сталь20
Шпиндель: сталь20Х13
Наплавка в корпусе и золотнике: 04Х18Н10
Тип присоединения: фланцевый по ГОСТ 12815-80
Основные технические характеристики:
Максимальная рабочая температура: до +425˚C
Максимальное рабочее давление: до 4,0 МПа
Рабочая среда: вода, пар, жидкие среды не агрессивный к материалам изделия
Максимальная рабочая температура: до +425˚C
Максимальное рабочее давление: до 4,0 МПа
Рабочая среда: вода, пар, жидкие среды не агрессивный к материалам изделия
| Диаметр, Ду | L, мм | H, мм | D, мм | D1, мм | Z-d | Масса, кг |
| Ду 15 | 130 | 195 | 95 | 65 | 4-14 | 5 |
| Ду 20 | 150 | 205 | 105 | 75 | 4-14 | 6 |
| Ду 25 | 160 | 215 | 113 | 85 | 4-14 | 7,5 |
| Ду 32 | 180 | 240 | 130 | 100 | 4-18 | 10,5 |
| Ду 40 | 200 | 260 | 145 | 110 | 4-18 | 10,6 |
| Ду 50 | 230 | 280 | 160 | 125 | 4-18 | 13,5 |
| Ду 65 | 290 | 330 | 180 | 145 | 8-18 | 23 |
| Ду 80 | 310 | 350 | 195 | 160 | 8-18 | 28 |
| Ду 100 | 350 | 400 | 230 | 190 | 8-22 | 40 |
| Ду 125 | 400 | 485 | 270 | 220 | 8-26 | 60 |
| Ду 150 | 480 | 495 | 300 | 250 | 8-26 | 74 |
| Ду 200 | 600 | 620 | 375 | 320 | 12-30 | 110 |
Купить вентиль стальной 15с22нж фланцевый в интернет магазине: ЗЕТ КЛИМАТ. Прайс вентиль стальной 15с22нж фланцевый. Цена вентиль стальной 15с22нж фланцевый.
Характеристики
| Ду (внутренний диаметр, условный проход) |
15 мм (1/2 дюйма), 20 мм (3/4 дюйма), 25 мм (1 дюйм), 32 мм (1 1/4 дюйма), 40 мм ( 1 1/2 дюйма), 50 мм (2 дюйма), 65 мм (2 1/2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма), 125 мм (5 дюймjd), 150 мм (6 дюймов) |
| Тип присоединения | Фланцевое |
| Материал корпуса | Сталь |
| Рабочая температора до + | + 425° С |
| Максимальное давление (Ру) | 4,0 МПа |
| Сфера применения |
Вода, Пар, Воздух, Нефтепродукты (Углеводороды) |
| Уплотнение | Металл по металлу |
| Привод | Ручной |
