Вентиль чугунный ZETKAMA 234А фланцевый с сильфонным уплотнением (регулируемый)
Вентиль чугунный ZETKAMA 234А фланцевый с сильфонным уплотнением (регулируемый)
Категории: Вентиль запорный фланцевый
Обзор

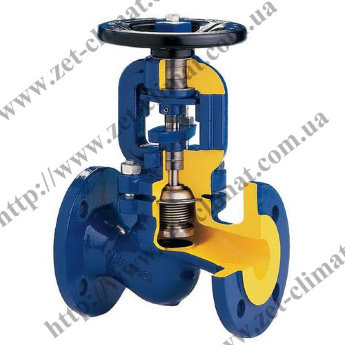

Вентиль чугунный ZETKAMA 234 сильфонный фланцевый
Вентиль запорный фланцевый ZETKAMA 234 А доступен в диапазоне диаметров от 15 до 200 мм. Это запорная арматура сильфонного типа, основной задачей которой является полное перекрытие рабочего потока, а в качестве бонуса к основной задаче, получаете возможность регулирования (выставление запорного элемента в промежуточные положения). Именно сильфонная конструкция дает возможность регулировать поток. Корпус изделия изготавливает методом литья из чугуна высокого качества, который покрывают слоем эпоксидной краски, выступающей защитным барьером от процессов коррозии. А вот сильфон, шток, тарелку и седло производят из нержавеющей стали, что делает их износостойкими. Металлографит используют для уплотнения по корпусу и внутри клапана. Управлять чугунным вентилем ZETKAMA 234 A не сложно, для этого на нем предусмотрен штурвал, который через шток управляет запорным элементом.
Монтаж осуществляется с помощью ответных фланцев на трубах. Помимо этого, необходимо будет запастись метизами и прокладками. Фланцы корпуса вентиля соответствуют по присоединительным размерам и характеристикам ГОСТ 12815-80. Для длительной и бесперебойной работы данного артикула, рекомендуется использовать его по назначению и с учетом рабочих параметров, не превышая их. Детальнее с торговой маркой ZETKAMA можно ознакомиться в статье о ней.
Основные составляющие и материалы:
Корпус: чугун GG25
Крышка: чугун GG25
Крышка: чугун GG25
Седло: нержавеющая сталь Х20Сr13
Штурвал: чугун GGG50
Сальник: углеродистая сталь St37-2
Шток: нержавеющая сталь Х20Сг13
Регулирующая тарелка: нержавеющая сталь Х12CrNi189
Сильфон: нержавеющая сталь Х12CrNi189
Уплотнение: металлографит
Уплотнение крышки: металлографит
Тип присоединения: фланцевый по ГОСТ 12815-80
Корпус: чугун GG25
Крышка: чугун GG25
Крышка: чугун GG25
Седло: нержавеющая сталь Х20Сr13
Штурвал: чугун GGG50
Сальник: углеродистая сталь St37-2
Шток: нержавеющая сталь Х20Сг13
Регулирующая тарелка: нержавеющая сталь Х12CrNi189
Сильфон: нержавеющая сталь Х12CrNi189
Уплотнение: металлографит
Уплотнение крышки: металлографит
Тип присоединения: фланцевый по ГОСТ 12815-80
Технические характеристики:
Рабочая температура: до +300˚C
Рабочее давление: до 1,6 МПа
Рабочая среда: вода, пар, воздух, неагрессивные среды
Рабочая температура: до +300˚C
Рабочее давление: до 1,6 МПа
Рабочая среда: вода, пар, воздух, неагрессивные среды
Диаметр, мм | PN 16 | PN 25 | PN 16, 25 | |||||||||||
Dz, мм | Dp. мм | Do, мм |
n x d, мм | Dz, мм | Dp, мм | Do, мм | n x d, мм | Dk, мм | h, мм | L, мм | H, мм | Масса, кг | K v, м3/ч | |
Ду 15 | 95 | 45 | 65 | 4 х 14 |
95 |
46 |
65 |
4 х 14 | 125 | 5 | 130 | 175 | 3,8 | 5,9 |
Ду 20 |
105 | 58 | 75 | 4 х 14 |
105 |
56 |
75 |
4 х 14 |
125 | 5 | 150 | 175 | 4,5 | 7,4 |
Ду 25 |
115 | 68 | 85 | 4 х 14 |
115 |
65 |
85 |
4 х 14 |
125 | 7 | 160 | 185 | 5,3 | 13,0 |
Ду 32 |
140 | 78 | 100 | 4 х 19 |
140 |
76 |
100 |
4 х 19 | 125 | 8 | 180 | 195 | 7,0 | 18,0 |
Ду 40 |
150 | 88 | 110 | 4 х 19 |
150 |
84 |
110 |
4 х 19 |
150 | 10 | 200 | 235 | 9,7 | 30,0 |
Ду 50 |
165 | 102 | 125 | 4 х 19 |
165 |
99 |
125 |
4 х 19 |
150 | 13 | 230 | 235 | 13,3 | 41,0 |
Ду 65 |
185 | 122 | 145 | 4 х 19 |
185 |
118 |
145 |
8 х 19 |
175 | 16 | 290 | 270 | 18,5 | 79,0 |
Ду 80 |
200 | 138 | 160 | 8 х 19 |
200 |
132 |
160 |
8 х 19 |
200 | 20 | 310 | 310 | 24,5 | 115 |
Ду 100 |
220 |
158 | 180 | 8 х 19 |
235 | 156 |
190 | 8 х 23 | 225 | 25 | 350 | 370 | 37,5 | 181 |
Ду 125 |
250 |
188 | 210 | 8 х 19 |
270 | 184 |
220 | 8 х 28 | 250 | 32 | 400 | 420 | 54 | 225 |
Ду 150 |
285 |
212 | 240 | 8 х 23 |
300 | 211 |
250 | 8 х 28 |
400 | 40 | 480 | 505 | 78 | 364 |
Ду 200 |
340 | 266 | 295 | 12 х 23 |
360 | 274 | 310 | 12 х 28 | 400 | 50 | 600 | 596 | 130,5 | 725 |
Купить вентиль чугунный ZETKAMA фланцевый Арт 234А с сильфонным уплотнением (регулируемый) в интернет магазине: ЗЕТ КЛИМАТ. Прайс вентиль чугунный ZETKAMA фланцевый Арт 234А с сильфонным уплотнением (регулируемый). Цена вентиль чугунный ZETKAMA фланцевый Арт 234А с сильфонным уплотнением (регулируемый).
Характеристики
Ду (внутренний диаметр, условный проход) |
15 мм (1/2 дюйма), 20 мм (3/4 дюйма), 25 мм (1 дюйм), 32 мм (1 1/4 дюйма), 40 мм ( 1 1/2 дюйма), 50 мм (2 дюйма), 65 мм (2 1/2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма), 125 мм (5 дюймjd), 150 мм (6 дюймов), 200 мм (8 дюймов) |
Тип присоединения | Фланцевое |
Материал корпуса | Чугун |
Рабочая температора до + | + 300° С |
Максимальное давление (Ру) | 1,6 МПа |
Сфера применения |
Вода, Пар, Воздух, Неагрессивные среды, Гликолевые растворы (50%) |
Уплотнение | Сильфон |
Привод | Ручной |
Производитель | ZETKAMA (Польша) |
