Угольник чугунный и оцинкованный - ВВ, ВН 90⁰ ГОСТ 8946-75
Угольник чугунный и оцинкованный - ВВ, ВН 90⁰ ГОСТ 8946-75
Категории: Угольники

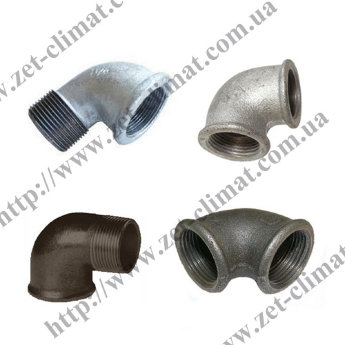

Уголок чугунный оцинкованный
Угольник чугунный - это фитинг (соединительная часть), которая используется для создания системы трубопровода любой конфигурации. Эта фасонная часть, позволяющая совершить поворот системы на 90°. Именно с помощью такого элемента у Вас появится возможность создавать системы с самыми причудливыми формами.
По типу присоединения их относят к резьбовым.
Есть два варианта исполнения равнопроходного уголка:
- ВВ (выходные патрубки являют собой два внутренних муфтовых соединения);
- ВН (с одной стороны внутреннее муфтовое соединение, а с другой наружное).
Эти модификации позволяют Вам выбрать необходимый тип присоединения.
Деталь выливается из чугуна, после чего может оставаться таком виде или же может быть покрыта защитным слоем цинка. Чугунные трубопроводы все еще не утратили своей актуальности, поэтому соединения из этого металла до сих пор занимают значительный сегмент на рынке трубопроводной арматуры.
Оцинкованный уголок ГОСТ 8946-75 проявляет большую устойчивость к влиянию рабочей среды. В последнее время все чаще спрашивают именно оцинкованные изделия, потому как служат они дольше чугунных аналогов.
Где же используется данный вид трубопроводной арматуры? Уголок можно встретить в системах подачи горячей и холодной воды, на трубопроводах отопления и транспортировки воздуха и газа. По умолчанию он может быть установлен в системе, по которой проходят рабочие среды, которые не проявляют агрессивности по отношению к материалам изделия.
При монтаже необходимо использовать
уплотнительные материалы (лента фум, пакля и т.п.). Это необходимо для того, что обеспечить герметичность в муфтовом соединении. Процесс паковки очень важен, потому как от его качества и скрупулезности зависит безаварийная работа всей системы.
Фитинг относится к стандартному изделию, поэтому изготовление происходит согласно ГОСТ 8946-75, которые регламентирует основные параметры производства угольника из чугуна.
Угольник оцинкованный имеет Гост 8947-75
Технические характеристики:
Диаметр: Ду 15-50
Корпус: чугун, чугун оцинкованный
Рабочая температура: до +175°С
Рабочая среда: вода, пар, неагрессивные жидкости
Присоединение: двухсторонняя резьба ВВ, ВН
Конструктивные особенности: равнопроходной
ГОСТ: чугунный - 8946-75; оцинкованный - 8946-75
Чугунное исполнение и оцинкованное исполнение:
Ду, мм | Длина, мм | Масса, кг |
15 | 25 | 0.063 кг |
20 | 30 | 0.097 кг |
25 | 35 | 0.146 кг |
32 | 38 | 0.202 кг |
40 | 45 | 0.28 кг |
50 | 53 | 0.474 кг |
Купить угольник чугунный 90⁰ ГОСТ 8946-75
Материал |
Чугун, Чугун оцинкованный |
Материал корпуса |
Чугун, Чугун оцинкованный |
Рабочая температора до + | + 175° С |
Ду (внутренний диаметр, условный проход) |
15 мм (1/2 дюйма), 20 мм (3/4 дюйма), 25 мм (1 дюйм), 32 мм (1 1/4 дюйма), 40 мм ( 1 1/2 дюйма), 50 мм (2 дюйма), 65 мм (2 1/2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма) |
Тип присоединения |
Резьбовое (муфтовое) ВВ, Резьбовое (муфтовое) ВН |
