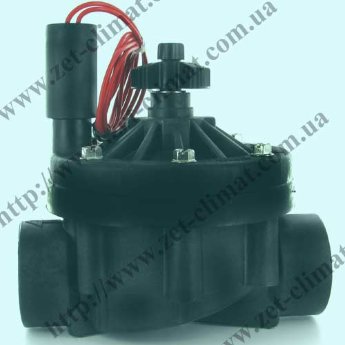

Электромагнитный клапан Hunter ICV 151, ICV 201, ICV 301 G-B
Электромагнитный клапан Hunter ICV 151, ICV 201, ICV 301 G-B
Категории: Электромагнитные клапаны
Электромагнитный клапан HUNTER ICV купить
Телефон менеджера для консультаций, по системе автоматического полива: 067 100 8888, 050 371 90 90
Электромагнитный клапан ICV 151G B, ICV 201G B, ICV 301G B - с регулятором потока воды.
Hunter ICV – относится к коммерческой серии электромагнитных клапанов. Hunter ICV является ярким примером современных технологических возможностей. Корпус состоит из очень прочного стеклонейлона, и выдерживает давление до 15 Атм. Промышленная серия ICV состоит из 3-х электромагнитных клапанов: ICV 151G B, ICV 201G B, ICV 201G B. Функционально данные клапана абсолютно одинаковые, разница только в диаметре присоединительного отверстия, а так же пропускной способности. Данные клапана имеют внутри встроенную армированную мембрану. А так же антивандальный корпус. Что позволяет его устанавливать, в общественных местах, таких как парки, скверы, футбольные поля, гольф поля и тд… Соленоид стандартный и взаимозаменяемый с другими моделями Хантер. Данная серия, имеет среднюю ценовую категория, но высший класс исполнения. Надежная работа, и длительная эксплуатация - является визитной карточкой данной серии. Для частного и бытового сектора, мы рекомендуем использовать клапан Hunter PGV 100 G B
Габариты:
ICV 151G B 1,5":
- высота 18см х длина 17,5см х ширина 14см;
ICV 201 G B 2":
- высота 18см х длина 17,5см х ширина 14см;

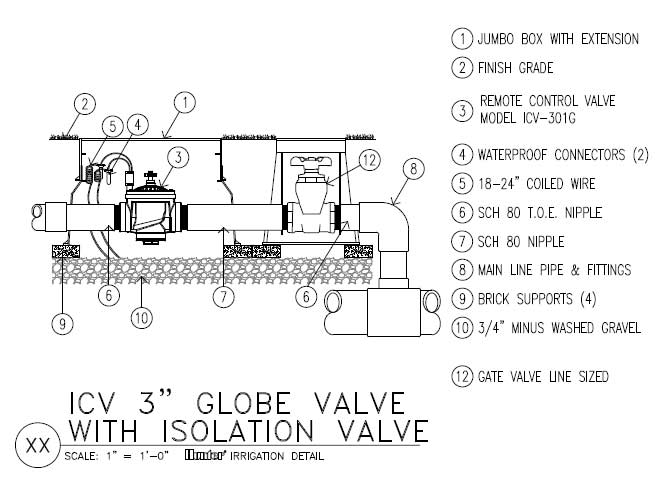

ICV 301 G B 3":
- высота 27см х длина 22см х ширина 19см;
Прямоточный клапан, с управлением потока, резьбовое соединение, с внутренней резьбой.
Эксплуатационные характеристики:
ICV 151G B 1,5":
Расход: от 4 до 34 м3/ч (от 75 до 568 л/мин);
ICV 201G B 2":
Расход: от 9 до 45 м3/ч (от 150 до 757 л/мин);
ICV 301G B 3":
Расход: от 34 до 68 м3/ч (от 57 до 1135 л/мин);
Технические характеристики:
- Соленоид имеет герметичный корпус , с невыпадающем поршнем
- Температура окружающей среды: до +66º С;
- мощный соленоид: 24 В пер.тока,
пусковой ток 350 мА, ток удержания 190 мА, 60 Гц;
пусковой ток 370 мА, ток удержания 210 мА, 50 Гц;
- Серия ICV имеет конструкцию корпуса которая изготавливается из стеклонейлона, что обеспечивает высокую прочность
- Армированная мембранна
- Болты сделаны, так что при снятии крышки болты не выпадают
- Встроенная возможность - низкой скорости потока воды, что дает возможность использовать данный клапан с системой капельного полива
- Filter Sentry встроенный фильтр, что позволяет использовать клапан на объекте где подается загрязненная вода.
- Регулятор давления
- Гарантия 5 лет
Минимальное рабочее давление 1,5 бар. Регулирует от 1,5 до 15 бар (от 150 до 1500 кПа).
Доступно дополнительно заказать:
- Регулятор давления Accu-SetTM;
- Идентификационная рукоятка для регенерированной воды (парт-номер #561205 - 1", 1 ½", 2")(парт-номер#515005 - 3");
- DC соленоид (парт-номер #458200);
- Крышка канала соленоида (парт-номер #464322).
Таблица потерь давления в БАР:
Поток м. куб./час | 1" шаровой | 1 1/2" шаровой | 2" шаровой | 3" шаровой | 3" угловой |
0,05 | 0,1 | ||||
0,1 | 0,1 | ||||
0,3 | 0,1 | ||||
1,0 | 0,2 | ||||
2,5 | 0,2 | ||||
3,5 | 0,2 | ||||
4,5 | 0,2 | 0,1 | |||
7,0 | 0,4 | 0,1 | |||
9,0 | 1,0 | 0,1 | 0,1 | ||
11,0 | 0,2 | 0,1 | |||
13,5 | 0,2 | 0,1 | |||
17,0 | 0,3 | 0,1 | |||
20,5 | 0,4 | 0,2 | |||
23,0 | 0,5 | 0,3 | |||
27,0 | 0,7 | 0,4 | |||
30,5 | 0,9 | 0,5 | |||
34,0 | 1,2 | 0,6 | 0,2 | 0,1 | |
40,0 | 0,9 | 0,2 | 0,2 | ||
45,5 | 1,2 | 0,3 | 0,2 | ||
51,0 | 0,3 | 0,3 | |||
57,0 | 0,4 | 0,4 | |||
62,5 | 0,5 | 0,5 | |||
68,0 | 0,6 | 0,6 |
Таблица потерь давления в кПа:
Поток л/мин | 1 " шаровой | 1 1/2" шаровой | 2" шаровой | 3" шаровой | 3" угловой |
1 | 14 | ||||
2 | 14 | ||||
4 | 14 | ||||
20 | 17 | ||||
40 | 20 | ||||
60 | 20 | ||||
75 | 20 | 9,6 | |||
115 | 62 | 10 | |||
150 | 139 | 12 | 5,0 | ||
190 | 15 | 7,0 | |||
225 | 18 | 9,3 | |||
280 | 26 | 14 | |||
340 | 37 | 20 | |||
380 | 46 | 26 | |||
450 | 65 | 36 | |||
510 | 84 | 47 | |||
565 | 104 | 57 | 16 | 12 | |
660 | 79 | 22 | 17 | ||
750 | 103 | 29 | 23 | ||
850 | 38 | 30 | |||
950 | 47 | 38 | |||
1050 | 58 | 47 | |||
1135 | 69 | 56 |
Модель клапана | Hunter ICV |
Тип соединения | Резьба BSP |
Регулятор потока воды | есть |
Материал корпуса | Пластик |
Производитель | Hunter |
