Одним із найбільш використовуваних деталей трубопроводної арматури вважається конденсатовідвідник. Його типи та призначення розглядаємо нижче.

Конденсатовідвідник повинен перешкоджати зменшенню коефіцієнта теплопередачі. Зменшення відбувається за рахунок утворення конденсату у споживача пару, або в паропроводі. Завдання даного обладнання - відводити конденсат, не допускаючи при цьому «проліт» і випуск пари. Пар, втрачаючи тепло, необхідне для теплообмінних процесів, віддає його стінкам трубопроводу, перетворюючись в конденсат. Якщо його не відводити - погіршується «якість» пару, виникають кавітація та гідроудари. Найкращий варіант, коли конденсатовідвідник здатний відводити конденсат, а також повітря і інші неконденсовані гази.

Не існує універсального конденсатовідвідника, придатного для всіх завдань і умов застосування. Всі типи конденсатовідвідників  відрізняються за принципом роботи, при цьому маючи свої недоліки і переваги. Завжди існує краще рішення для конкретного застосування в пароконденсатній системі. Вибір конденсатовідвідника залежить від температури, тиску і кількості утвореного конденсату.

Типи конденсатовідвідників:

- механічні,

- термостатичні,

- термодинамічні.

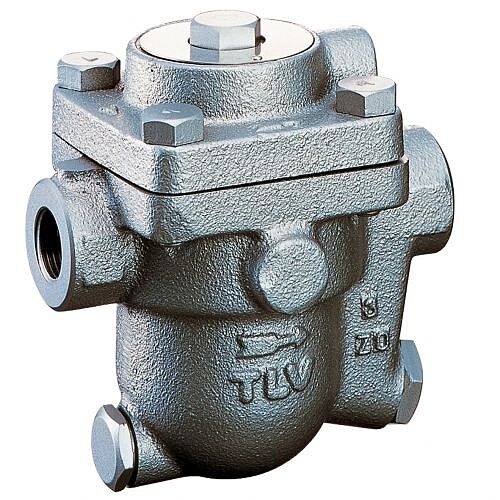

Принцип дії механічних пристроїв заснований на різниці щільності пару та конденсату. Клапан приводиться в дію кульовим поплавком, або поплавком у вигляді перевернутої склянки. Механічні конденсатовідвідники забезпечують безперервне відведення конденсату при температурі пару, тому цей тип пристроїв добре підходить для теплообмінних апаратів з великими поверхнями теплообміну і інтенсивним утворенням великих обсягів конденсату.

Термостатичні конденсатовідвідники визначають різницю температури пару та конденсату. Чутливий елемент і виконавчий механізм в даному випадку - термостат. Перш ніж конденсат буде відведено, він повинен бути охолоджений до температури нижче температури сухої насиченої пари. В основі принципу дії конденсатовідвідника лежить різниця швидкостей проходження пару та конденсату в зазорі між диском і сідлом.

При проходженні конденсату через низьку швидкості диск піднімається і пропускає конденсат. При надходженні пара в термодинамічний конденсатовідвідник швидкість збільшується, приводячи до падіння статичного тиску, і диск опускається на сідло. Пар, що знаходиться над диском, завдяки більшій площі контакту, утримує диск в закритому положенні. У міру конденсації пари тиск над диском падає, і диск знову починає підніматися, пропускаючи конденсат.
