Кран IVR 77 фланцевый чугунный
Кран IVR 77 фланцевый чугунный
Категории: Краны шаровые фланцевые

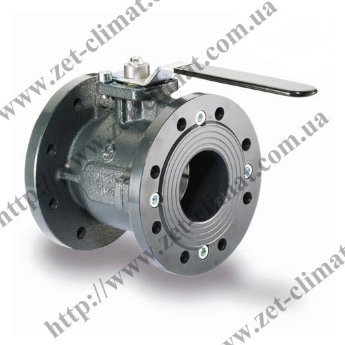

Кран IVR 77 фланцевый чугунный
Кран шаровой IVR 77 полнопроходной - используется для перекрытия или открытия потока рабочей среды в трубопроводах тепловодоснабжения, углеводородов, сжатого воздуха, масел, а так же в других промышленных сферах.
Компания ЗЕТ, является официальным дилером компании IVR (Италия), в Украине.
IVR 77 - это вид запорной арматуры, основной функцией которого является перекрытие потока рабочей среды на трубопроводе. Краны шаровые IVR фланцевые устанавиваются на трубопроводах промышленного и коммунального назначения.
Кран IVR 77 - может пропускать через себя сжатый воздух, масла, углеводороды, горячую и холодную воду, а так же другие жидкости, которые не повреждают поверхность материалов из которых изготовлен кран шаровый IVR. Корпус изделия выполнен из чугуна и имеет фланцевое присоединение. IVR - это безоговорочное качество и надежность. Краны имеют специальную площадку по электропривод или пневмопривод. Так же, вместо ручки (рычага) можно оснастить червячным редуктором (ручной редукционный вентиль). Изготавливаются они согласно стандартам и работают при определенных условиях (температура, давление), поэтому прежде чем подобрать кран, необходимо четко понимать какой процесс и при каких параметрах будет происходить. К примеру, если Вам необходимо пропускать пищевой раствор, то это невозможно по простой причине - кран не предназначен для пищевых сред, так как они могут повредить его, а материалы крана могут испортить качество рабочей среды. Краны шаровые IVR 77 имеют невыбиваемый шток и относятся к надежной и качественной запорной арматуре. Кран шаровый выполнен из качественных материалов, таких как: чугун, тефлон, хромированная латунь, сталь и другие материалы. В ассортименте компании IVR есть артикул 78, он по техническим характеристикам аналогичен 77 артикулу, единственное отличие - это нержавеющий шар, а не латунь с покрытием.
Кран фланцевый полнопроходной IVR 77 - можно устанавливать на трубопровод в произвольном положении.
Фланец ISO 5211 под сервопривод
Основные технические данные:
Диаметр: Ду 20, Ду 25, Ду 32, Ду 40, Ду 50, Ду 65, Ду 80, Ду 100, Ду 125, Ду 150, Ду 200
Ру: 16
Температура рабочей среды: от -10°C до +150°C
Рабочая среда: вода, пар, нефтепродукты, неагрессивные среды, масла, сжатый воздух
Корпус: чугун GJL 250
Фланец: чугун GJL 250
Шар: латунь G-CuZ38Pb2-UNI 5035/62
Шток: латунь
Седло: PTFE
Уплотнитель: PTFE
Уплотнительное кольцо: HNBR
Класс герметичности: А
Тип присоединения: фланцевое
Фланцы: присоединительные размеры по ГОСТ 12815-80
Привод: ручной
Производитель: IVR Италия
Дополнительные аксессуары:
- удлинительная насадка под изоляцию
- ручной редукционный вентиль
- электрический или пневмопривод
Наименование, Ду | S | H | L | D | a | N° fori | M fori | FI.ISO | Ø F | C |
Кран IVR 77 Ду 20 | 120 | 73 | 200 | 105 | 75 | 4 | М12 | F04 | 42 | 9 |
Кран IVR 77 Ду 25 | 125 | 77 | 200 | 115 | 85 | 4 | М12 | F04 | 42 | 9 |
Кран IVR 77 Ду 32 | 130 | 82 | 200 | 140 | 100 | 4 | М16 | F04 | 42 | 9 |
Кран IVR 77 Ду 40 | 140 | 92 | 240 | 150 | 110 | 4 | М16 | F05 | 50 | 14 |
Кран IVR 77 Ду 50 | 150 | 99 | 240 | 165 | 125 | 4 | М16 | F05 | 50 | 14 |
Кран IVR 77 Ду 65 | 170 | 121 | 260 | 185 | 145 | 4 | М16 | F07 | 70 | 17 |
Кран IVR 77 Ду 80 | 180 | 130 | 260 | 200 | 160 | 8 | М16 | F07 | 70 | 17 |
Кран IVR 77 Ду 100 | 190 | 144 | 260 | 220 | 180 | 8 | М16 | F07 | 70 | 17 |
Кран IVR 77 Ду 125 | 200 | 185 | 450 | 250 | 210 | 8 | М16 | F10 | 102 | 22 |
Кран IVR 77 Ду 150 | 210 | 204 | 450 | 285 | 240 | 8 | М20 | F10 | 102 | 22 |
Кран IVR 77 Ду 200 | 400 | 325 | 700 | 340 | 295 | 12 | Ø22 |
Купить к ран шаровой IVR77 полнопроходной в интернет магазине: ЗЕТ КЛИМАТ.
Ду (внутренний диаметр, условный проход) |
20 мм (3/4 дюйма), 25 мм (1 дюйм), 32 мм (1 1/4 дюйма), 40 мм ( 1 1/2 дюйма), 50 мм (2 дюйма), 65 мм (2 1/2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма), 125 мм (5 дюймjd), 150 мм (6 дюймов), 200 мм (8 дюймов) |
Материал шара | Латунь хром |
Материал корпуса | Чугун |
Рабочая температора до + | + 150° С |
Максимальное давление (Ру) | 1,6 МПа |
Тип присоединения | Фланцевое |
Сфера применения |
Вода, Пар, Воздух, Нефтепродукты (Углеводороды), Неагрессивные среды, Масла |
Уплотнение | PTFE |
Привод | Ручной |
Производитель | IVR (Италия) |
