Клапан предохранительный 17ч19бр чугунный фланцевый
Клапан предохранительный 17ч19бр чугунный фланцевый
Категории: Предохранительный клапан

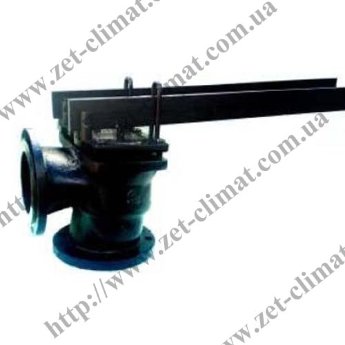

Клапан предохранительный фланцевый 17ч19бр
Клапан предохранительный 17ч19бр чугунный фланцевый предназначен для сброса среды при повышении сверхдопустимого давления в технических линиях стационарных паровых и водогрейных котлов (в частности, для котлов ДКВР), резервуарах или системных трубопроводах.
Технические данные:
Корпус: серый чугун 18
Крышка: серый чугун 18
Золотник: серый чугун 18
Шток: сталь 20Х13
Ось: сталь 20Х13
Уплотнительные поверхности затвора: ЛС 59-1
Технические характеристики:
Максимальное давление (Ру): 16 бар
Температура рабочей среды: +225 °C
Рабочая среда: вода, пар и другие жидкие и газообразные среды нейтральные по отношению к серому чугуну.
Клапаны предохранительные 17ч19бр чугунные фланцевые предназначены для сброса среды при повышении сверхдопустимого давления в технических линиях стационарных паровых и водогрейных котлов (в частности, для котлов ДКВР), резервуарах или системных трубопроводах.
Конструкция предохранительного клапана
17ч19бр двухрычажная. Сразу же возникает вопрос, а зачем?
Конструктивно производят клапаны с одним рычагом, но этот вариант годится для небольших диаметров, потому как для того, чтобы клапан находился в положении «закрыто» достаточно груза с небольшим весом. Когда же речь заходит о больших диаметрах, то сразу же возникает проблема с весом груза. Ведь для то го, чтобы клапан был герметичным, необходим не малый вес груза. В чем же проблема спросите Вы? Вешаем необходимый груз на клапан и все готово! Но не все так просто. Однорычажная конструкция большого диаметра подвергается воздействию постоянного напряжения из-за веса груза, что приводит к возникновению вибраций, и нет гарантии того, что клапан сработает адекватно и правильно. Именно поэтому придумали двухрычажную конструкцию. Если выразится просто, то это как бы два предохранительных механизма в одном корпусе. Такая конструкция снижает нагрузку на клапан и дает возможность ему работать в необходимом режиме.
Принцип же работы заключается в сбросе рабочей среды при повышении рабочего давления в системе. Как только давление становится выше установленного, то сразу же открывается золотник (запорный элемент) и происходит выброс среды в специальный трубопровод, емкость или же в окружающую среду. Допустимые рабочие среды: жидкости и парообразные вещества нейтральные к материалам клапана. После того, как давление в системе нормализуется, золотник возвращается на свое место и клапан опять находится в положении «закрыто».
Клапан 17ч19бр - выпускается с номинальными диаметрами 80, 125 и 150 мм (Ду80, Ду125, Ду150).
Присоединение фланцевое (по ГОСТ 12815-80).
При заказе клапана 17ч19бр необходимо знать следующие параметры: диаметр клапана, рабочее давление, давление срабатывания, тип присоединения и рабочую среду.
Купить клапан предохранительный 17ч19бр чугунный фланцевый, в интернет магазине: ЗЕТ КЛИМАТ.

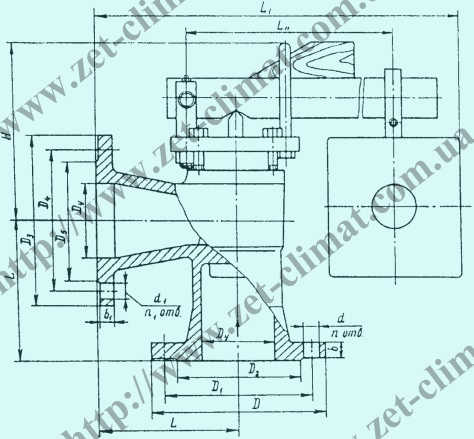

Наименование, DN | L, мм | L1, мм | D, мм | D1, мм | D2, мм | D3, мм | D4, мм | D5, мм | b, мм | b1, мм | d, мм | d1, мм | H, мм | n, мм | n1, мм | Kvmax , т/ч | Масса без грузов, кг |
Клапан предохранительный фланцевый 17ч19бр Ду 80 | 155 | 400 | 195 | 160 | 133 | 185 | 150 | 128 | 19 | 15 | 18 | 18 | 195 | 4 | 4 | 15 | 33,1 |
Клапан предохранительный фланцевый 17ч19бр Ду 125 |
185 | 480 | 245 | 210 | 184 | 235 | 200 | 178 | 23 | 17 | 18 | 18 | 214 | 8 | 8 | 46 | 62 |
Клапан предохранительный фланцевый 17ч19бр Ду 150 |
200 | 580 | 280 | 240 | 212 | 260 | 260 | 202 | 25 | 17 | 22 | 18 | 240 | 8 | 8 | 64 | 85 |
Ду (внутренний диаметр, условный проход) |
80 мм (3 дюйма), 125 мм (5 дюймjd), 150 мм (6 дюймов) |
Максимальное давление (Ру) | 1,6 МПа |
Материал корпуса | Чугун |
Рабочая температора до + | + 225° С |
Сфера применения |
Вода, Пар |
